Nu este complicat, trebuie doar atenție. Uite in poza cum stă treaba, stiren de 0,25, nituit și apoi taiate fasiile cu nituri.


  • Like
Reacții: SSL și ICRA

cosmin78

Well-Known Member
Trenulist
28 Aprilie 2007
6.098
549
Porto/Craiova
YAHOO
cosminn78
LOCATION
Porto/Craiova
Am uitat să specific, grundul este Tamya. Dupa un "fum" de grund încă se mai cunosc fasiile foliei pe care sunt printate niturile. Vor fi acoperite (sper) de stratul de vopsea.


Aici au dispărut niturile inferioare și rândul de pe mijlocul tenderului, a trebuit să urc puțin cutia de scule.

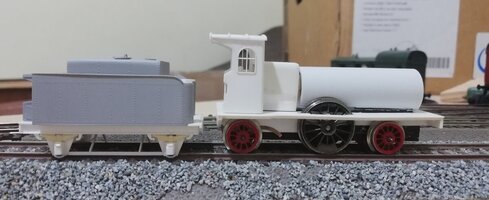

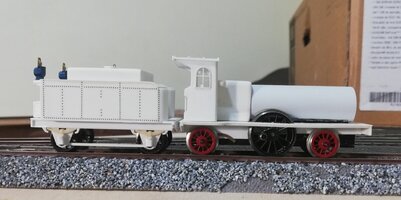

Încă o proba la rece, verificare vizuală, să nu fie ceva care să zgârie retina

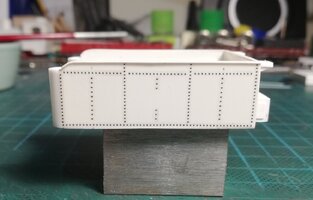

Am adăugat și restul niturilor, barele de mână

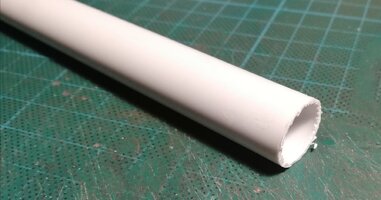

Cutia de fum...o fâșie de stiren de 0,5 aplicată peste cazan



cosmin78

Well-Known Member
Trenulist
28 Aprilie 2007
6.098
549
Porto/Craiova
YAHOO
cosminn78
LOCATION
Porto/Craiova

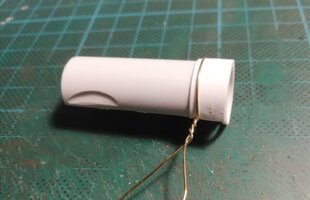

Pentru fixarea fâșiei am folosit cele mai moderne tehnici, precum in imagine

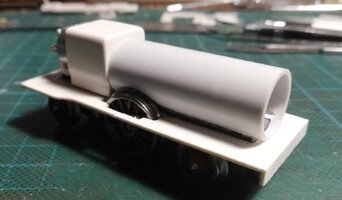

Decupajul din stanga este pentru acomodarea rotilor osiei motoare, cazanul fiind puțin mai "grăsuț" decât prevedea "legea" - a se citi planul. Nici bandajele nu sunt la scară, din motivele binecunoscute nouă și fabricanților.

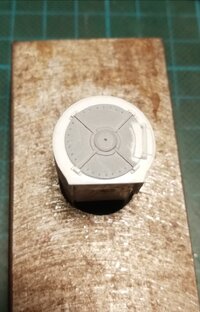

Peretele frontal al cutiei de fum, stiren 0,5, o piesa "banală" ...


Niturile de pe cutia de fum le-am trasat cu riveterul de la Trumpeter pe stiren de 0,25, nu am vrut decal, cazanul fiind o piesa care se va învârti mult in mainile mele și niturile pot zbura

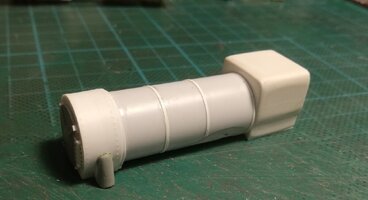

Cutia de fum fiind ansamblată, urmează ușa



cosmin78

Well-Known Member
Trenulist
28 Aprilie 2007
6.098
549
Porto/Craiova
YAHOO
cosminn78
LOCATION
Porto/Craiova
Nisiparul, domul de abur


Aici forțăm puțin cu un plumb pentru pescuit


Probă


Urmează coșul...un coș mai vechi (chiar de la locomotiva canibalizată) prins in mandrina mașinii de găurit, că strung nu estem...




cosmin78

Well-Known Member
Trenulist
28 Aprilie 2007
6.098
549
Porto/Craiova
YAHOO
cosminn78
LOCATION
Porto/Craiova

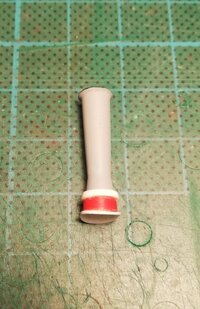

Coșul ansamblat, chituit, slefuit, grunduit și rectificat iarăși. Pretențioasă piesă.

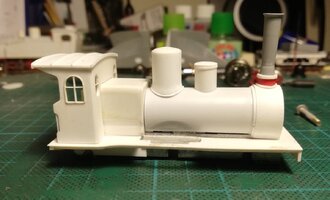

Nelipsita "probă la rece"


Nisiparul, în forma finală


Nituit și grinduit


Aparatorile țevilor de evacuare cilindrii, bucăți de sprue



cosmin78

Well-Known Member
Trenulist
28 Aprilie 2007
6.098
549
Porto/Craiova
YAHOO
cosminn78
LOCATION
Porto/Craiova
Pus și benzile intre virole. Stiren de 0,10, care nu prea se înțelege cu adezivul, de niciun fel



Mâini curente, "profilul" la baza marchizei, imprejur și o traversă de stiren la interior, pentru rigidizare și fixare, cu un surub de 1 mm.


Aparatorile roților motoare


La presat



cosmin78

Well-Known Member
Trenulist
28 Aprilie 2007
6.098
549
Porto/Craiova
YAHOO
cosminn78
LOCATION
Porto/Craiova

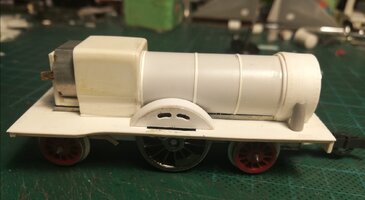

Aparătoarea "mare", lipsesc cele miciIMG_20200608_151756.jpg

Deoarece livrarile pieselor necesare (tampoane, biele motoare, glisiere duble, etc.) continuării modelului sunt întârziate, din cauza pendemiei, am să continui lucrul pe cât posibil, acolo unde este posibil.

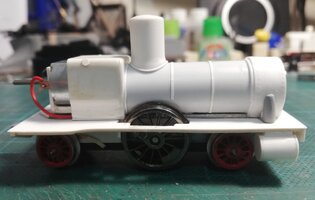

Cilindrii, i-am fixat provizoriu, va trebui sa ii dau jos pentru ajustari. Domul de abur este la locul lui, nisiparul, coșul și invelitoarea supapelor, rămân după definitivarea cilindrilor și a transmisiei.

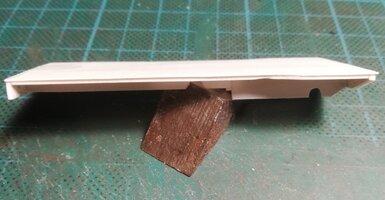

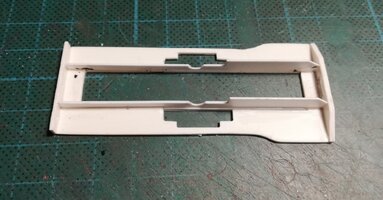

Spuneam că voi reveni asupra pervazului. Cum nu am avut la îndemână "tabla striată", am aplicat stiren de 0,25 mm și am intarit cu straifuri longitudinale.



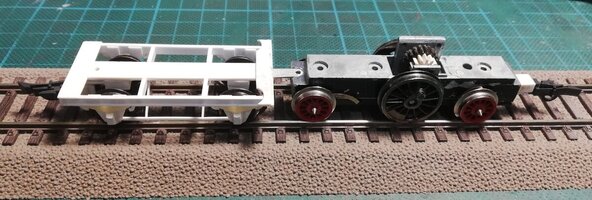

Am să încerc să incarc un filmuleț, două, cu probele pe șine.

Ultima editare:

cosmin78

Well-Known Member
Trenulist
28 Aprilie 2007
6.098
549
Porto/Craiova
YAHOO
cosminn78
LOCATION
Porto/Craiova
Planurile pentru locomotivele CFR seria 1-19 1A1-n2 nu exista, insa avem planurile surorii sale cu 2 osii motoare 1B-n2, care au iesit impreuna de pe portile fabricii Dr. Stroussberg. Masinile sunt efectiv identice, exceptie facand , evident, numarul de osii cuplate , si diametrul acestora, fiind vorba despre 2 diametre diferite la aceeasi serie si fremul, putin mai lung la 1B-n2. Aceste planuri au fost publicate in revista Modelism, nr.2 1991. Las link spre pdf-ul revistei:


Din pacate, pentru tender nu sunt planuri detaliate, ci diverse schite generale/diagrame , care se gasesc in Istoricul Tractiunii Feroviare in Romania, vol.I, autori Serban Lacriteanu si Ilie Popescu sau in Parcul Locomotivelor, autori Serban Lacriteanu si Gabriel Margineanu.

In numarul 3 al revistei Modelism, pe 1991,pe langa alte informatii despre locomotivele Stroussberg/Egestorff, se afla si o detaliere a schemei de vopsire pentru aceste locomotive si, imi permit sa adaug, pentru toate locomotivele din epoca. Las aici pagina respectiva, sper sa nu fie probleme de copyright.


Desi nu am terminat masina la timp, pentru concurs, am sa actualizez in continuare subiectul, pe masura ce avansez cu lucrarile.


felippe

Mecanic de locomotiva
21 Ianuarie 2006
1.554
86
-
Cosmin, nu mai vad update-uri. Sa inteleg ca ai renuntat sa continui lucrul la model? Ar fi mare pacat...
