Superba locomotivă cu abur BR41 Roco nr.art.62316 a sosit la căile mele ferate în 2010, de ziua mea

Bineînțeles, am corectat imediat micuța greșeală a contramanivelei de pe partea stângă, slăbind ușor șurubul ei de montare, ridicând-o de pe butonul profilat al roții motoare și rearanjând-o corespunzâtor (chiar dacă acum stă PESTE capătul profilat și nu PE el) și strângând la loc șurubul deja menționat. Aceasta a fost prima îmbunătățire

De atunci au trecut mulți ani de serviciu impecabil la tracțiunea trenurilor expres, accelerat și de marfă, locomotiva având în dotare mai întâi un decodor ESU LokPilot și mai apoi un decodor tOm. Datorită modificărilor de management la căile mele ferate, s-a decis sonorizarea (treptată a) locomotivelor din parcul rulant, deci... a venit și rândul acestei locomotive la această operațiune.

Ultima editare:

mpursu

Well-Known Member
Trenulist
25 August 2007
3.564
408
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
Decodorul ales este un ESU LokSound V5.0 cu interfață NEM652, respectiv 8pt pini, fiindcă aceasta este interfața digitală a locomotivei. Mulțumesc încă o dată lui HGD atât pentru decodorul însuși, cât și pentru încărcarea acestuia cu proiectul ESU S0024 corespunzător locomotivei BR41 cu cărbuni

Testăm decodorul pe standul de probă ESU, apoi începem să demontăm CU GRIJĂ locomotiva:





mpursu

Well-Known Member
Trenulist
25 August 2007
3.564
408
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
Demontăm CU GRIJĂ tenderul, în interiorul căruia se află motorul, interfața digitală și decodorul:




M-am amuzat plasând tenderul (singur!) pe șinele rollertesterului, el fiind perfect capabil să se alimenteze și să execute comenzile care sunt lansate către ansamblul locomotivă+tender

  • Like
Reacții: anvo5555 și GFN

mpursu

Well-Known Member
Trenulist
25 August 2007
3.564
408
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
Conform proiectului acestei locomotive, motorul trebuie ridicat de pe șasiu pentru a avea acces la interfața digitală, ceea ce am și făcut.

Ținând cont de faptul că urmează și dotarea locomotivei cu un generator de fum Seuthe nr.11, comandat cu funcția F8 și alimentat prin ieșirea AUX1 (ceea ce proiectul de sunet deja permite
), am (re-re-re)verificat ca jumperul adecvat să fie plasat în poziția corespunzătoare, după care am montat în interfață conectorul noului decodor și am reasamblat de probă tenderul. Între timp, conform prospectului decodorului, am asamblat camera de rezonanță a difuzorului la dimensiuni maxime, fiindcă așa (am înțeles eu că) sunt cel mai bine reproduse frecvențele joase.


  • Like
Reacții: GFN

mpursu

Well-Known Member
Trenulist
25 August 2007
3.564
408
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
Eeeei, aici e aici... De obicei, în locomotivele cu abur difuzoarele sunt montate fie în cabină, fie în cazan. Am căutat exemple de operațiuni similare executate de alți pasionați și... n-am găsit. Nefiind eu prea dispus să demontez și locomotiva și, mai ales, să mai plasez alte fire suplimentare de la ea până la tender, ce-mi dă în gând ideea?! Ia să plasăm noi difuzorul chiar pe tender, pe fața care dă spre cabina locomotivei

După o grămadă mAAAAre de testări, nepotriviri, reveniri, lipiri, dezlipiri, montări, demontări, poziționări și repoziționări ale firelor etc. iată rezultatul



Pe scurt, difuzorul ajunge până în spațiul cabinei, deci trebuie poziționat suficient de sus ca să nu atingă podeaua cabinei și să permită un joc vertical rezonabil între locomotivă și tender, firele trebuie plasate astfel încât să NU fie presate de piesele tenderului, să nu fie prinse în angrenaje, să nu se frece de piesele în rotație, să nu agațe piesele corespunzătoare din cabina locomotivei etc.ș.a.m.d. deci... munca de creație și de proiectare a fost mult mai dificilă decât munca de realizare efectivă...

Ultima editare:

mpursu

Well-Known Member
Trenulist
25 August 2007
3.564
408
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
Foarte amuzat, am plasat din nou pe șine tenderul asamblat complet și am (re-re-re)făcut testele de funcționare. Tacticos, ca și când de când lumea numai asta ar fi făcut, tenderul a pufăit, șuierat, sâsâit, clănțănit etc și s-a deplasat pe șine, aprinzându-și farurile conform sensului de mers

După alte aventuri cauzate de reasamblarea finală a tenderului cu locomotiva
și după testele de funcționare în formulă completă, Conducerea Căilor Ferate "La Ursu" declară reușită operațiunea de sonorizare





Poate că aceasta nu este tocmai cea mai elegantă idee, dar am dorit să evit orice modificare a pieselor existente, să păstrez "totul-în-tender" și să las libere geamurile cabinei. Sunetul se aude clar, frumos, puternic, fără distorsiuni și, mai ales, natural. Nu prea se sincronizează pufăiturile cu mișcarea roților motoare, da'... mai vedem ce setări disponibile mai are decodorul în acest sens.

  • Like
Reacții: anvo5555 și GFN

GFN

Well-Known Member
Trenulist
14 Octombrie 2010
1.219
1.438
Bucuresti
YAHOO
contactless
LOCATION
Bucuresti
Felicitari pentru lucrare.
Pentru sincronizarea pufaiturilor trebuie "gadilate" CV-urile 57 si 58 pentru 4 pufaituri pe rotatie completa.

  • Like
Reacții: mpursu

mpursu

Well-Known Member
Trenulist
25 August 2007
3.564
408
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
În așteptarea generatorului de fum, locomotiva BR41 tractează tacticoasă trenul accelerat :cool:


Ați remarcat și voi cele câteva sunete diferite ale sirenei lungi? Acestea sunt lansate aleatoriu de către decodor la fiecare acționare a tastei F2 :)

Ultima editare:

mpursu

Well-Known Member
Trenulist
25 August 2007
3.564
408
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
Finally... au mai sosit niște piese miniferoviare, printre care și generatorul de fum Seuthe nr.11 pentru această superbă locomotivă! Conform prospectului, tot ce am de făcut este să trag afară piesa care întruchipează coșul și să înfig generatorul în soclul respectiv, ceea ce am și executat.


După ce am plasat locomotiva pe șinele digitale, bucuros nevoie-mare am activat funcția F8, cea care activează ieșirea AUX1 alias generatorul de fum. După câteva clipe de așteptare (mai multe), fără nicio reacție din partea susnumitului dispozitiv și fără nicio creștere a curentului absorbit de locomotivă, am scos generatorul și l-am testat atât cu ohmmetrul, cât și în conexiune directă la șinele digitale. Ambele rezultate au fost OK, deci generatorul este funcțional, astfel că... am ajuns la concluzia pe care nici nu concepeam să o iau în considerare: probleme de contact :p
Înainte de a trece la demontare, voi mai cerceta locomotiva ca să văd dacă în soclu ajung semnalele AUX1 și plus_comun. Wish me luck...


mpursu

Well-Known Member
Trenulist
25 August 2007
3.564
408
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
OK... testele mele au arătat că tenderul este în perfectă stare și că trimite spre locomotivă plusul comun și AUX1. Prin conectorul locomotivei, plusul comun ajunge la lamela care atinge cilindrul metalic al generatorului de fum, ceea ce este bine, dar borna centrală a soclului nu are contact electric cu niciun pin al respectivului conector. Deci din nou sunt nevoit să iau în considerare o soluție pe care n-o doream, anume demontarea locomotivei :p
Ținând cont că prospectul actualei versiuni nr.art.62316 nu suflă niciun cuvințel despre demontarea locomotivei, pe net nu găsesc nimic în acest sens și deșurubarea singurelor două șuruburi nu mă ajută deloc... vă întreb pe voi, aveți cumva un prospect al versiunii vechi, cu beculețe care trebuiau înlocuite în caz de nevoie? Sau... a mai demontat cineva o BR41 Roco?!

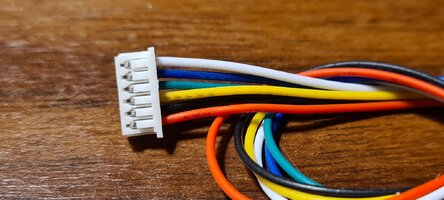

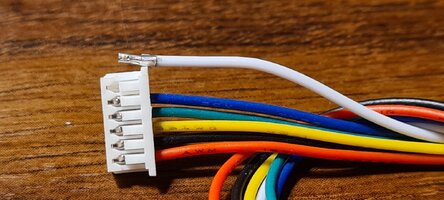

Later edit: am reușit până la urmă să ridic cazanul de pe șasiu (don't ask!) doar ca să observ că firul care trebuia să ducă spre borna centrală a soclului era bine-mersi desprins. DAR concepția conexiunilor din locomotivă este cel puțin ciudată: firul AUX1 intră în cazan alături de plusul comun și semnalele de mers înainte și înapoi, iar firele pentru roți_dreapta și roți_stânga merg la șasiu, toate firele fiind prinse în același conector. Semnalul AUX1 este adus la șasiu (!!!) printr-un pin vertical luuuuuung care intră în cazan și atinge o lamelă conectată la firul respectiv, iar de la pinul respectiv de pe șasiu ajunge din nou la cazan (!!!) prin acel fir pe care l-am găsit desprins :mad:

Sunt FOARTE neplăcut surprins de această "soluție" constructivă (asta ca să NU folosesc alte cuvinte mai... adecvate, dar care nu fac parte din vocabularul meu). Astfel, doar voi repeta întrebarea de mai sus, dacă a mai demontat cineva o BR41 Roco.

Ultima editare:

GFN

Well-Known Member
Trenulist
14 Octombrie 2010
1.219
1.438
Bucuresti
YAHOO
contactless
LOCATION
Bucuresti
Da, eu doua modele mai vechi cu cod 4xxxx , am una exact la fel ca asta a ta ,dar la care am desfacut doar tenderul sa inlocuiesc decodorul care bazaia ca naiba(asa a fost cumparata ).
Acum observ ca de la modelul vechi se pastreaza aceeasi solutie tehnica de trecere a tensiunii de la sasiu la cazan.


mpursu

Well-Known Member
Trenulist
25 August 2007
3.564
408
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
Da'chiar nu puteau marii specialiști Roco să ducă un fir direct prin cazan la piesa respectivă?!?!? :mad:
Dacă aș putea demonta cazanul, ASTA aș face în locul conexiunii de la cazan la șasiu și de acolo înapoi la cazan. Dar, cum mă mai așteaptă o locomotivă cam la fel de demontată (BR44 Roco, dacă vă mai aduceți aminte), deocamdată mă voi mulțumi (vorba vine :p) să refac conexiunea așa cum a fost "gândită" (cu aceleași ghilimele de mai sus).

Ultima editare:

mpursu

Well-Known Member
Trenulist
25 August 2007
3.564
408
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
OpeRRațiunile de RReasamblaRRe seamănă cu un puzzle caRRe musai tRRrebuie RRespectat întocmai (cine știe cunoaște
). Astfel:
1) deșurubăm și demontăm borna centrală a soclului generatorului de fum, cu FOARTE mare grijă ca să nu sară arculețul din interior;
2) scoatem "rezervoarele" de pe pinul acela luuuuung de pe șasiu și debobinăm firul care trebuie să ajungă la borna sus-menționată;
3) cu foarte multă atenție cositorim firul pe plăcuța metalică din componența bornei centrale;

4) cu foarte multă atenție reasamblăm borna centrală, apăsând piesele componente și SPERÂND să nu sară arculețul cu toate piesele componente cu tot
, apoi rebobinăm firul pe lângă pin și așezăm rezervoarele;

5) cu și mai multă atenție atașăm șasiul la cazan, astfel încât să nu sară arculețul de la osia purtătoare și nici cel din borna sus-menționată, să nu agățăm firele, să nu strâmbăm/rupem piesele etc. (don't ask!);

6) înșurubăm borna centrală (OUF!!!) și lamela elastică pentru osia alergătoare, montăm osia alergătoare, verificăm (iarăși și iarăși) continuitatea dintre conectorul locomotivei, lamela pentru marginea generatorului și borna centrală, după care montăm generatorul, plasăm locomotiva pe șinele comandate de programatorul digital și... ne bucurăm de primii vălătuci de fum


7) ducem locomotiva pe liniile ferate digitale, îi atașăm un tren și admirăm sunetele, fumul, mișcarea mecanismelor și mersul imperial al superbei locomotive


După toate aceste aventuri... în sfârșit, locomotiva BR41 Roco beneficiază de dotările pe care le merită pe deplin: sunet și fum
