Daca ,decodoarele de pe locomotive sunt Zimo se rezolva din setari , daca ai observat la locomotivele mele care sunt dotate cu acest tip de decodor, le-am reglat parametrii Cv-urilor ca sa respecte aceste aspecte de care ai mentionat mai sus. La decodoarele Esu nu ai posibilitatea sa reglezi toti acesti parametrii cum iti doresti.

Ultima editare:
  • Like
Reacții: Horia_Radulescu
Hehe , inca nu am ajuns sa "tunez" sunetele - maximul a fost sa modific CV5 ca sa nu alerge 50-urile cu 200Km/h .
Dar e de tinut minte :) si cand coi avea timp ma voi ocupa si de sunete.
Momentan am de terminat automatizarea (e doar la jumatate) si de facut decorul pe modulele care nu au asa ceva (3 module au ramas) si confidential nu prea am chef :)).

  • Like
Reacții: Horia_Radulescu
In ultima perioada au avut loc niste schimbari , dar nu in partea vizibila a dioramei ci pe dedesubt, pentru a avea posbilitatea de controla diorama din rocrail si in viitor din niste panouri cu lcd(prototipul exista dar functionalitatile sunt inca limitate).

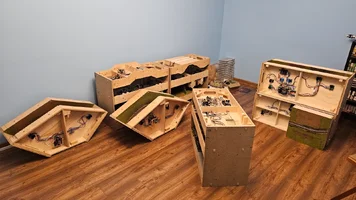

Cum arata un modul pe dedesubt:
Am renuntat la a mai reinventa roata cu un bus RS485 si un protocol care trebui inventat si am folosit Loconet pentru care exista implemetari pt arduino si esp32, in consecinta au mai aparut niste placi iar unele au fost modificate.

Placi loconet:
Arduino:
o interfata I2C permite conectarea a 5 module de extensie pe I2C , 4 de iesiri si 1 de intrari

Esp32:
2 interfete I2C, fiecare permite conectarea a 6 module de extensie pe I2C , 4 de iesiri si 2 de intrari
Module din poza este unul mai nou fata de cele montate pe diorama.

Extensii I2C:
Intrari:
6 intrari pentru detectia de bloc ocupat:
16 intrari pentru detectia de bloc ocupat:

Ambele module provin din module initiale cu RS485 la care am eliminat partea de RS485.

Iesiri:
6servo + 8 relee:
Este pt comanda macazurilor , 4 macazuri cu polazirarea inimilor , plus 2 iesi de servo suplimentare. Polarizarea inimii se face prin intermediul a 2 relele SPST.
Servomotoarele se alimenteaza separat print stabilizator in comutatie. La pornire exista o intarziere astfel incat servomotoarele sunt alimentate dupa ce pwm-ul de comanda a inceput sa fie generat , lucru care reduce foarte mult din smucitura sevoului de la pornire.

6 servo + 8 iesiro OC
Comanda servourile de la semnale , iesrile OC le folosesc pt iluminat(semnale, cladiri...)

Si standul de dezvoltare si testare:

Si nu in umltimul rand, panoul de comanda:
panou de comanda.jpg
To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

[img=https://www.youtube.com/watch?v=0RZGki3YCp0]View: https://www.youtube.com/watch?v=0RZGki3YCp0[/img]

Ultima editare:
Frumos lucrat, felicitari!

Cand ai timp, poate ar trebui detaliate modulele electronice in thread-uri separate, sau puse link-uri catre surse de inspiratie.

  • Like
Reacții: mpursu
Pt placile de loconet punctul de pornire a fost https://pgahtow.de/w/Rückmeldung .

In rest sunt chestii facute de la zero folosind diverse biblioteci pt arduino gen var-speed-servo,wire, loconet si altele.
Nimic nu a fost documentat si momentan nu prea am mult timp liber la dispozitie.

  • Like
Reacții: mpursu
