MF70 avans automat

[cheluIS]

La frezari lungi ma durea mana de la invartit manivela . Am zis sa incerc sa fac un avans automat pentru axa X .

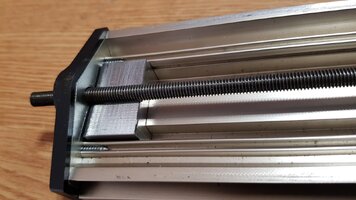

Am inceput cu prelungirea axului conducator.



Sudura :

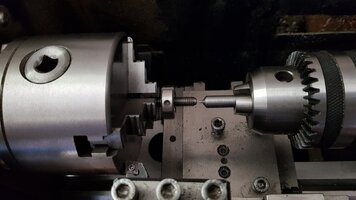

Strunjire la 5,95mm:

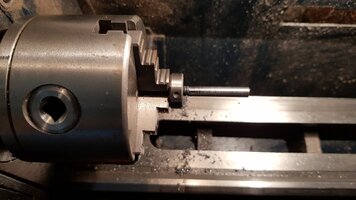

Filetare M6:


Urmeaza suportul de prindere de masa:

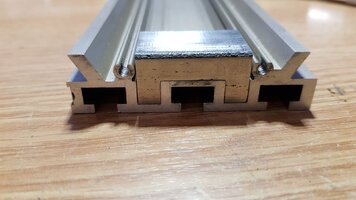

Placa suport si distantiere:


Am facut apoi piesele de angrenare.
Piesa de pe motor cu hexagon de 11 pe care culiseaza piesa de legatura - ambreiajul:



Piesa de la capatul surubului conducator:

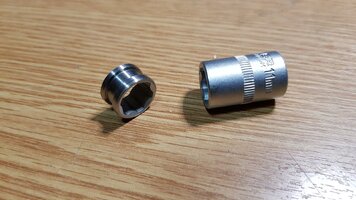

Din o cheie tubulara de 11 am facut piesa de legatura. Are un canal exterior pentru parghia de cuplare-decuplare:

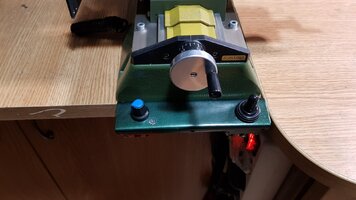

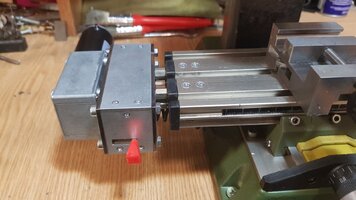

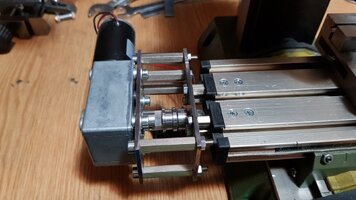

Cam asa arata ansamblat:


Regulatorul de turatie si comutator stanga-dreapta. N-am nimerit culoarea de la Proxxon.

Cablu pentru motor recuperat de la un antiradar vechi:


Cam asa functioneaza, cuplarea-decuplarea o fac deocamdata manual:

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

[img=https://www.youtube.com/watch?v=T5fOf4kOw3Q]View: https://www.youtube.com/watch?v=T5fOf4kOw3Q[/img]

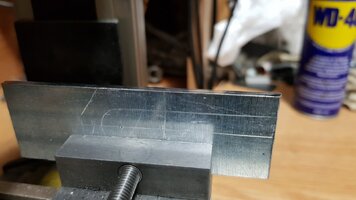

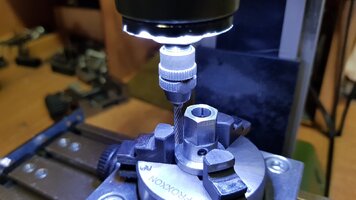

Taietura in otel de 2,50mm cu disc Dremel:

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

[img=https://www.youtube.com/watch?v=0K13HC_c_nM]View: https://www.youtube.com/watch?v=0K13HC_c_nM[/img]


Am inceput lucru la parghia de cuplare , taiere cu avans automat:


Ne mai auzim.



[cheluIS]

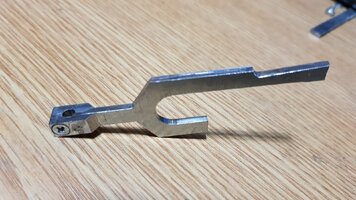

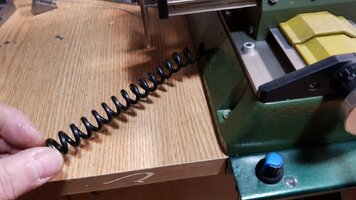

Am facut si parghia de cuplare:

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

[img=https://www.youtube.com/watch?v=h0YQh1cIQdM]View: https://www.youtube.com/watch?v=h0YQh1cIQdM[/img]


Dupa ce fac si carcasa am sa ung cu ulei de mecanisme ca sa mearga mai usor .



[cheluIS]

Cam gata ...

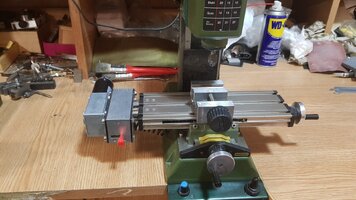

Am terminat si carcasa ca sa nu intre span si pilitura in mecanism.





Ne mai auzim.
