Macaz triplu, in tandem

felippe

Mecanic de locomotiva
21 Ianuarie 2006
1.554
83
-

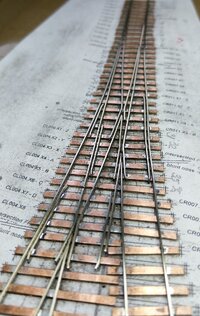

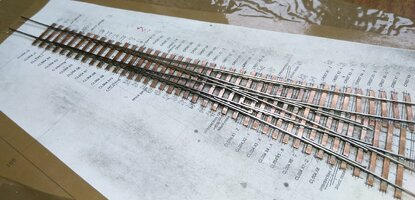

Primul meu macaz in tandem; un vagon cu doua osii ruleaza perfect sub propria-i greutate pe toate cele trei cai. Cu exceptia a vreo doua unghiuri obtuze din componenta inimii macazului (nu sunt foarte bine definite), nu as schimba nimic la urmatoarea incercare (daca va mai fi).

Scara 2mm:1ft (1:152.4)




felippe

Mecanic de locomotiva
21 Ianuarie 2006
1.554
83
-
Vali arata exceptional. Trebuie sa faci un tutorial te rog.
Mersi, Andrei,

Putin probabil sa ma apuc sa fac un tutorial atata vreme cat si eu, la randul meu, am invatat din experienta si, mai ales, din experienta si cunostintele altora. Toate acestea sunt aduse impreuna in cartea editata de 2mm Scale Association: " "; aceasta poate fi cumparata de oricine, nu neaparat numai de membrii Asociatiei si este utila oricarui modelist, indiferent de scara. Cartea poate fi livrata oriunde in lume.


felippe

Mecanic de locomotiva
21 Ianuarie 2006
1.554
83
-

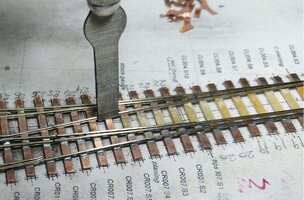

Am folosit o lama tip "dalta" pentru a taia folia de cupru de pe traverse si apoi cu ciocanul de lipit am incins si exfoliat cuprul de pe traverse pentru a izola sinele:

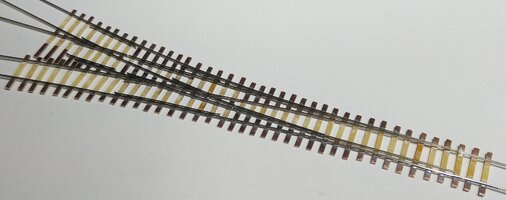

Macazul inainte de a fi fixat in pozitia finala pe diorama:


  • Like
Reacții: Radu161 și ICRA

felippe

Mecanic de locomotiva
21 Ianuarie 2006
1.554
83
-
In clipul video de mai sus este o abordare foarte simplistica a constructiei unui macaz, probabil potrivita pentru o scara standard. In finescale (Proto87, P4, 2mm finescale) este ceva mai complicat, practic imposibil a construi macaze fara instrumente ajutatoare specifice (gauges, jigs, templates).

Exemplu pentru Proto 87:



sogard_2003

Well-Known Member
Trenulist
19 Ianuarie 2016
3.612
5
Bucuresti
LOCATION
Bucuresti
Lucrarea este foarte faina ! Felicitari ! Pune si un film cu un vagon sau un boghiu care traverseaza inimile, sunt curios cat de liniar este mersul .


felippe

Mecanic de locomotiva
21 Ianuarie 2006
1.554
83
-
Lucrarea este foarte faina ! Felicitari ! Pune si un film cu un vagon sau un boghiu care traverseaza inimile, sunt curios cat de liniar este mersul .

Multumesc Dragos, Alex,

Sper ca in urmatoarele saptamani sa reusesc sa fixez macazul si sinele, dar si partea electrica. Apoi voi putea rula si filma o locomotiva traversand macazul.

Ultima editare:
