Kit osciloscop

Mesaj de GFN » Mar Ian 17, 2017 8:53 pm

Va prezint un kit osciloscop(DSO 138) interesant de construit cu ecran de 2,4"
Kitul vine la pachet cu tot ce trebuie in pungulite, manual cu intructiuni de montaj , calibrare si schema electrica, componente , placa imprimata cu componentele smd montate,o asa zisa sonda si cutie din plexiglass.
Eu am montat tot in aproape 3,5 ore pentru ca am masurat toate componentele inainte de montare sa nu am surprize la pornire.
Nu va imaginati ca este ceva hi-end sau de laborator , dar pentru micile proiecte acasa este numai bun.
[Link Removed for Guests]
[Link Removed for Guests]
[Link Removed for Guests]
[Link Removed for Guests]
[Link Removed for Guests]
[Link Removed for Guests]
[Link Removed for Guests]
[Link Removed for Guests]
[Link Removed for Guests]
[Link Removed for Guests]
Fan DRG,DR,DB,DB-AG
Avatar utilizator
Mauritius
Mesaje: 428
Membru din: Lun Feb 18, 2008 12:00 am
Localitate: Bucuresti
Contact:

Re: Kit osciloscop

Mesaj de Mauritius » Mar Ian 17, 2017 9:16 pm

Se gaseste pe AliExpress si costa 5,33 USD cu transport gratis cel mai ieftin.
Avatar utilizator
GFN
Mesaje: 337
Membru din: Joi Oct 14, 2010 12:00 am
Localitate: Bucuresti
Contact:

Re: Kit osciloscop

Mesaj de GFN » Mar Ian 17, 2017 9:22 pm

kitul cu tot cu carcasa ,pretul incepe de la 15USD in sus
Ultima oară modificat Mar Ian 24, 2017 1:45 am de către GFN, modificat 1 dată în total.
Fan DRG,DR,DB,DB-AG
Avatar utilizator
dac
Mesaje: 1298
Membru din: Sâm Sep 15, 2007 12:00 am
Localitate: Bucuresti
Contact:

Re: Kit osciloscop

Mesaj de dac » Mar Ian 17, 2017 10:05 pm

Osciloscopul este ideal pentru verificarea formei semnalului DCC in diferite puncte ale dioramei :!:

Merita instalat ultimul firmware, care imbunatateste considerabil afisarea grafica si stabilitatea semnalului pe display.
[Link Removed for Guests]
NanoXmaus + Roco 10764 + GenLI-S88 + Rocrail
Avatar utilizator
GFN
Mesaje: 337
Membru din: Joi Oct 14, 2010 12:00 am
Localitate: Bucuresti
Contact:

Re: Kit osciloscop

Mesaj de GFN » Mar Ian 17, 2017 10:11 pm

Multumesc Dac, pentru moment mai astept sa ma obisnuiec cu el , apoi am sa imi comand modulul pentru update de firmware.
Fan DRG,DR,DB,DB-AG
Avatar utilizator
lokomoto
Mesaje: 94
Membru din: Vin Mai 02, 2008 12:00 am
Localitate: Arad
Contact:

Re: Kit osciloscop

Mesaj de lokomoto » Mie Ian 18, 2017 7:39 pm

Salut,
Uite aici un review.

[Link Removed for Guests]

Daca l-ai pus pe DCC sunt curios cum arata semnalul, avand in vedere banda de lucru de 200Khz (semnal analogic).
Va salut, cu respect !
Avatar utilizator
GFN
Mesaje: 337
Membru din: Joi Oct 14, 2010 12:00 am
Localitate: Bucuresti
Contact:

Re: Kit osciloscop

Mesaj de GFN » Mie Ian 18, 2017 8:27 pm

Salut , la 15 USD nici nu trebuie sa ai pretentii de la el, vrei ceva bun mai pui doua zerouri in coada si atunci e alta treaba.
L-am pus pe DCC cu sonda cu atenuare de 10 ori, frecventa am vazut ca fluctueaza dar are functia HOLD si inghet ecranul.
Primele poze sunt pe centrala piko , ultima poza pe centrala roco z21 alba.
[Link Removed for Guests]
[Link Removed for Guests]
[Link Removed for Guests]
Fan DRG,DR,DB,DB-AG
Avatar utilizator
mpursu
Mesaje: 3314
Membru din: Sâm Aug 25, 2007 12:00 am
Localitate: Oradea
Contact:

Re: Kit osciloscop

Mesaj de mpursu » Joi Ian 19, 2017 8:57 pm

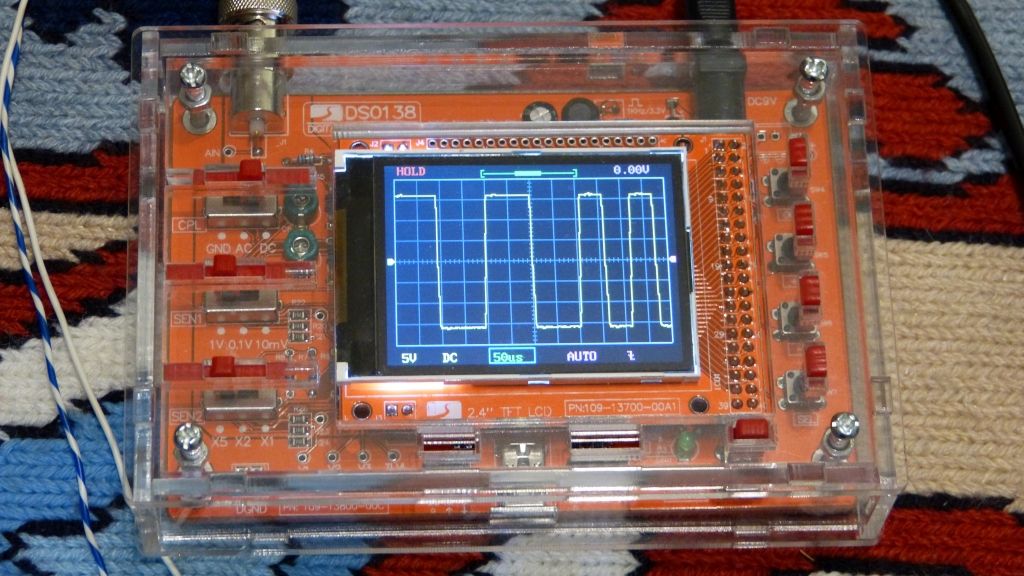

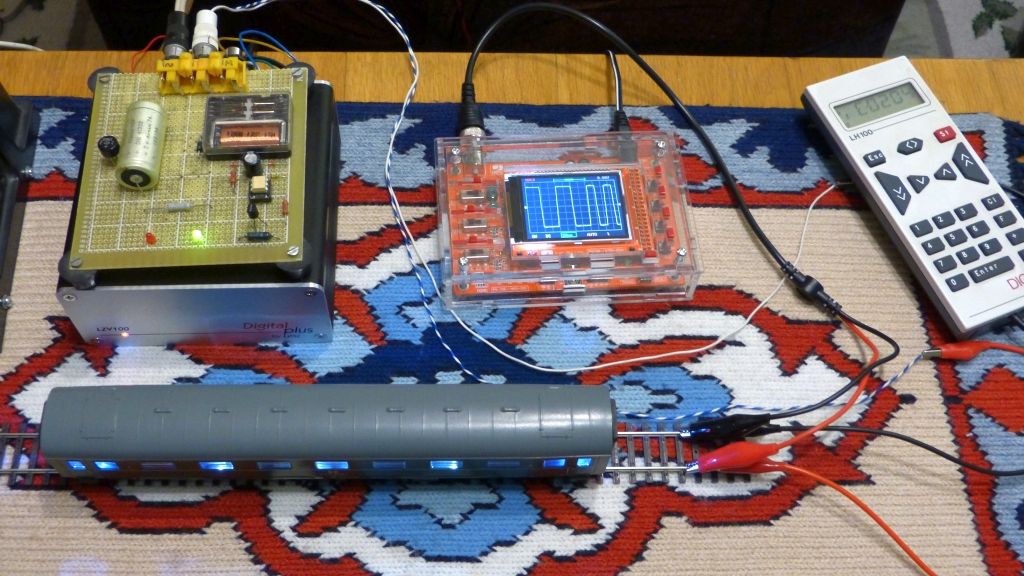

Acest simpatic mini-osciloscop, perfect reglat & actualizat, se află de curând și la căile mele ferate (mulțumesc, Dac :aplauze: ). Iată-l aici, conectat la ieșirile J&K ale stației mele LenzSet100:
Imagine Imagine Imagine

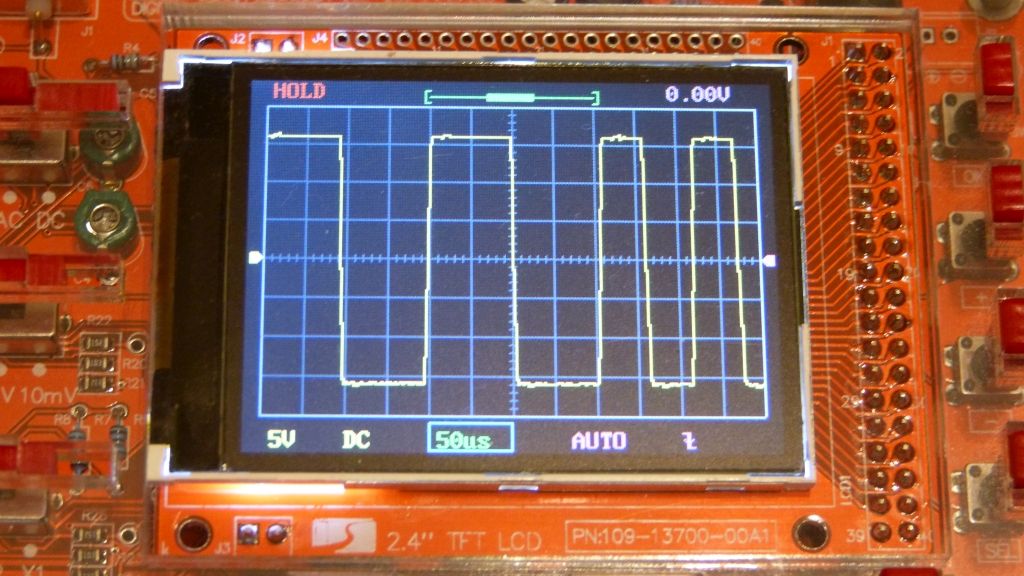

Semnalul DCC poate fi foarte bine studiat cu acest osciloscop 8)
MPU - Clubul Feroviar "Crișana" [Link Removed for Guests], [Link Removed for Guests]
Avatar utilizator
GFN
Mesaje: 337
Membru din: Joi Oct 14, 2010 12:00 am
Localitate: Bucuresti
Contact:

Re: Kit osciloscop

Mesaj de GFN » Mie Mar 15, 2017 12:43 pm

Am facut upgrade de soft la osciloscop FW 061, mult mai bine arata forma de unda si mai stabila.
Interfata am conectat-o la osciloscop printr-un cablu audio de la calculator , in rest se urmeaza pasii din documentatia producatorului.
Cateva poze, ultima arata semnalul DCC dat de programatorul TOM.
[Link Removed for Guests]
[Link Removed for Guests]
[Link Removed for Guests]
[Link Removed for Guests]
[Link Removed for Guests]
Fan DRG,DR,DB,DB-AG
