Vagoane tip Saadkmss

Mesaj de Gam3 » Mie Ian 19, 2011 8:47 am

Saadkmss - vagon pe 10 osii cu planseu coborat pentru transport combinat

Vagonul este destinat transportului pe calea ferata a autocamioanelor rutiere (TIR) cu semiremorci pe doua sau trei osii si este parte componenta a unei garnituri inchise de 10-20 vagoane.

Varianta vagonului cu platforma joasa, pe 10 osii, realizata de firma Greenbrier, achizitionata pentru CFR MARFA este a treia generatie de vagoane cu platforma joasa.

Deoarece in timpul transportului pe calea ferata este interzisa stationarea soferilor in cabinele autocamioanelor, pentru transportul acestora, la garnitura, se ataseaza un vagon cuseta dotat cu minibucatarie, dusuri, WC, etc.

Vagoanele tip Saadkkms pot circula numai pe liniile stabilite de administratiile de cale ferata care permit asigurarea gabaritului UIC GC 506.

Saadkms (2) 690 - Ro La

Saadkms (3) Ro La pe 12 osii furniture SGP (Simmering Graz Pauker)


Saadkkms

Seria vagonului
- Literala : Saadkkms
- Numerica : 4983
- Uzina constructoare : Greenbrier
- An fabricatie : 2002
- Apt RIV : Da
- Numar de vagoane in parc : 160

- Lungimea vagonlui de capat peste tampoane : 20200 mm
- Lungimea vagonului intermediar peste tampoane : 19390 mm
- Ampatamentul vagonului : 12730 mm
- Latimea maxima a vagonului : 3062 mm
- Lungimea maxima de incarcare a vagonului :
- Vagon de capat : 18400 mm
- Vagon intermediar : 18800 mm
- Frana automata : KE-GP-A
- Tip Boghiu (osii) : 2+3
- Diametrul cercului de rulare : 360 mm
- Sarcina maxima pe osie : 7.5 t
- Tara :
- Vagon de capat : 21.3 t
- Vagon intermediar : 20 t
- Viteza maxima : 120 km/h


Arad - Februarie/August 2010
81 53 CFR 4983 014-2 Saadkms
[Link Removed for Guests] [Link Removed for Guests] [Link Removed for Guests] [Link Removed for Guests]


Saadkms (2)

- Lungimea peste tampoane :
- Vagon de capat : 19745 mm
- Vagon intermediar : 19090 mm
- Lungimea platformei de incarcare :
- Vagon de capat : 18600 mm
- vagon intermediar : 19000 mm
- Latimea vagonului : 2990 mm
- Ampatamentul vagonului : 13700 mm
- Ampatamentul aparatului de rulare : 750/700/750 mm
- Diametrul rotilor : 380/355 mm
- Numar de osii : 8
- Tip frana : KE-GP
- Tara vagonului:
- Vagon de capat : 19 t
- Vagon intermediar : 18 t
- Sarcina utila :
- Vagon de capat : 47 t
- Vagon intermediar : 48 t
- Sarcina pe osie : 8.25 t
- Greutate totala : 66 t
- Viteza maxima : 120/100 km/h
- Observatii : In anul 1977 firma Talbot a executat a doua varianta constructiva de vagoane cu 8 osii la care lungimea intre tampoane a fost marita la 19390 mm

Saadkms (3) Ro La pe 12 osii furniture SGP (Simmering Graz Pauker)

- Lungimea peste tampoane : 19090 mm
- Lungimea platformei de incarcare : 18800 mm
- Latimea platformei de incarcare : 2600 mm
- Ampatamentul vagonului : 15900 mm
- Ampatamentul Boghiului : 2200mm
- Diametrul rotilor : 360/335 mm
- Numar de osii : 12
- Tip frana : KE-GP
- Tara vagonului : 24 t
- Sarcina utila : 48 t
- Greutate totala : 72 t
- Sarcina pe osie : 6 t
- Raza minima de inscriere in curba : 150 m
- Viteza maxima 100 km/h
Avatar utilizator
darkshadowro
Mesaje: 421
Membru din: Mie Sep 28, 2011 12:00 am
Localitate: timisoara
Contact:

Mesaj de darkshadowro » Mie Oct 07, 2015 4:38 pm

Am cautat de m-am plictisit la vagoane care ar putea fi convertite in cele pe care le-a cumparat CFR Marfa si pana acuma nu am gasit. Stie cineva vrun model din care se poate face conversie ? Multumesc
H0 Ciu Ciu
Avatar utilizator
Radu161
Mesaje: 1716
Membru din: Vin Mai 25, 2007 12:00 am
Localitate: Bucuresti/Arad
Contact:

Mesaj de Radu161 » Joi Oct 08, 2015 8:29 am

Salut

Din cate stiu eu, nu exista un vagon identic din care sa se poata face direct o conversie.
Parca exista la Fleischmann niste vagoane similare, dar au mai putine osii si s-ar puutea sa fie mai scurte.
Dor de duca, sa te-aduca...
[Link Removed for Guests]
[Link Removed for Guests]
dan
Mesaje: 150
Membru din: Lun Sep 19, 2016 8:06 pm
Localitate: Timisoara
Contact:

Mesaj de dan » Joi Oct 08, 2015 9:50 am

Poate ai putea incepe de la T2000. Am vazut azi la noutatile de la Roco. Oricum jumatate de vagon tot trebuie sa-l faci singur, plus platforma... poate mai bine incepi de la 0. :)
Cu toata stima,
dan
Avatar utilizator
Gam3
Site Admin
Mesaje: 4956
Membru din: Sâm Iun 18, 2016 8:06 pm
Localitate: Iași
Contact:

Re: Vagoane tip Saadkmss

Mesaj de Gam3 » Dum Sep 18, 2016 2:34 pm

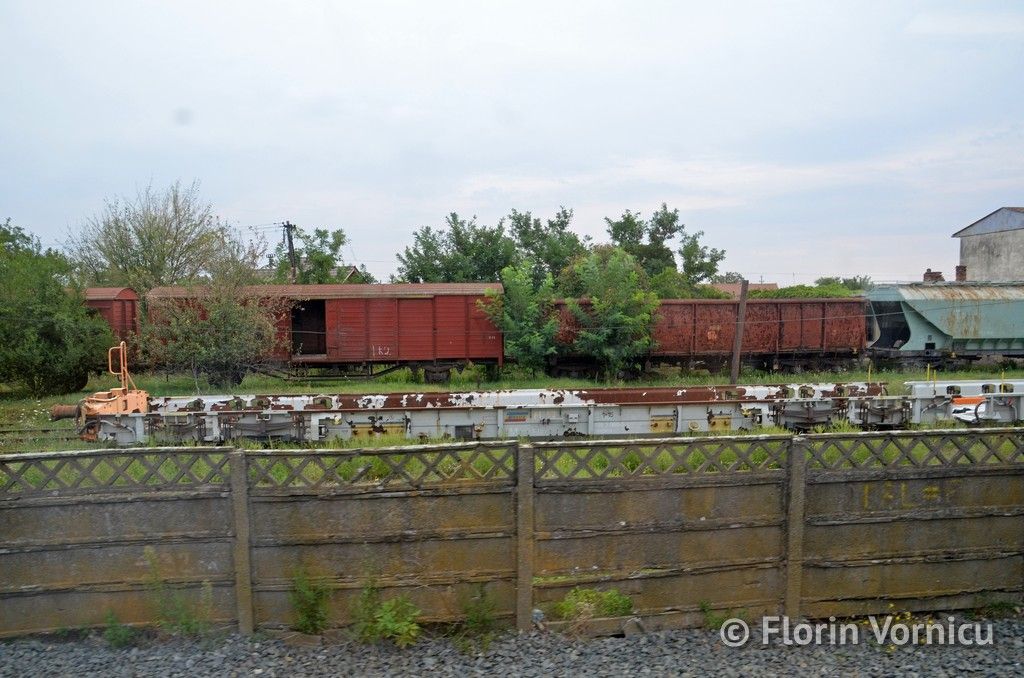

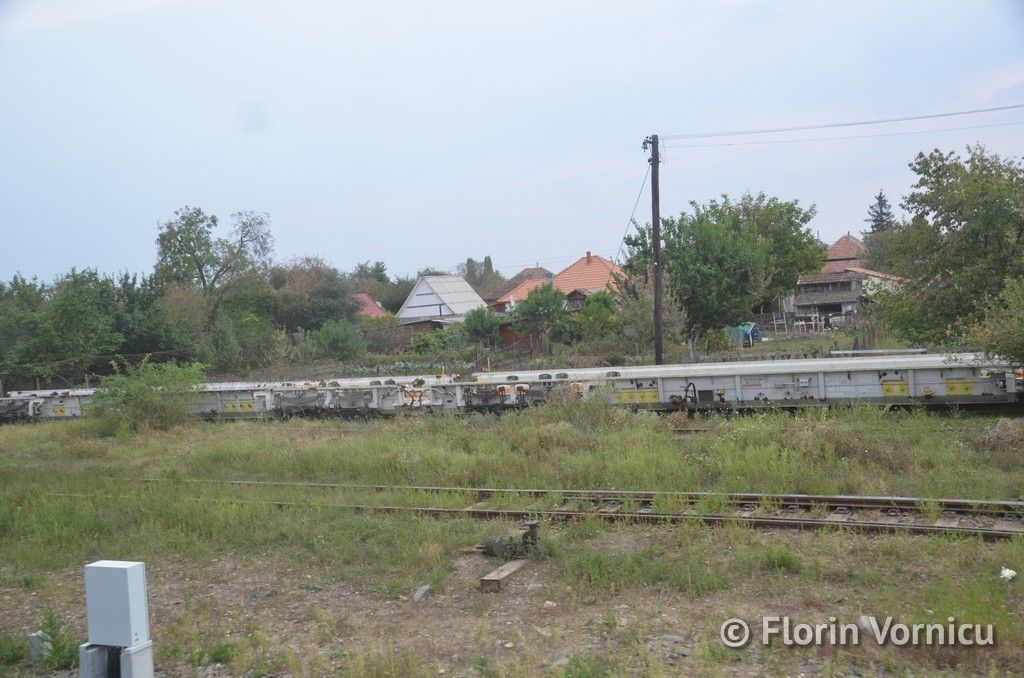

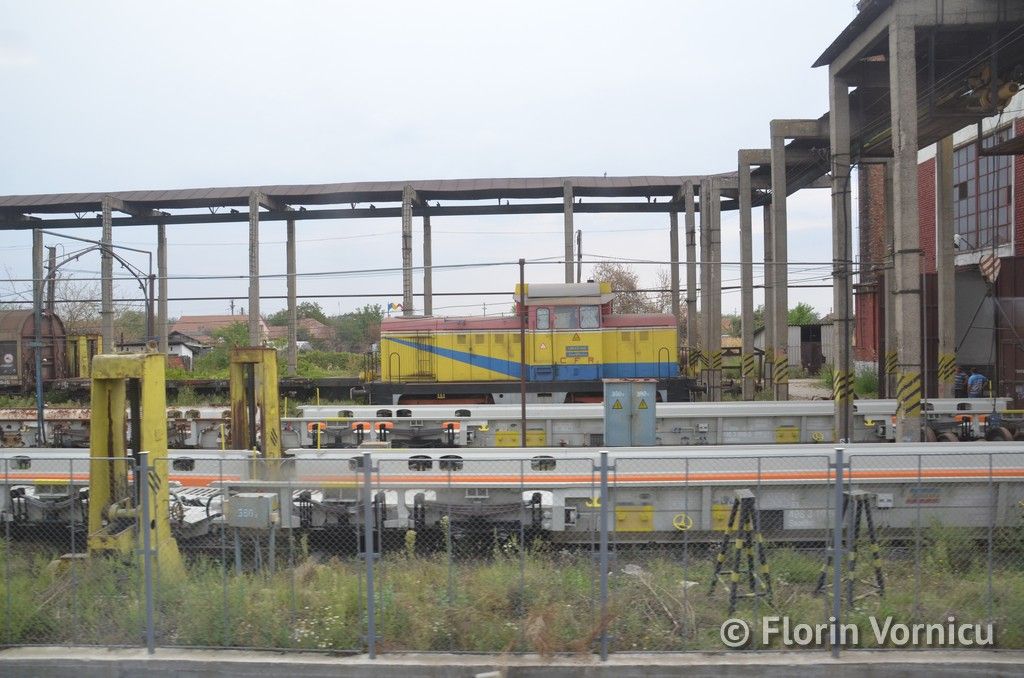

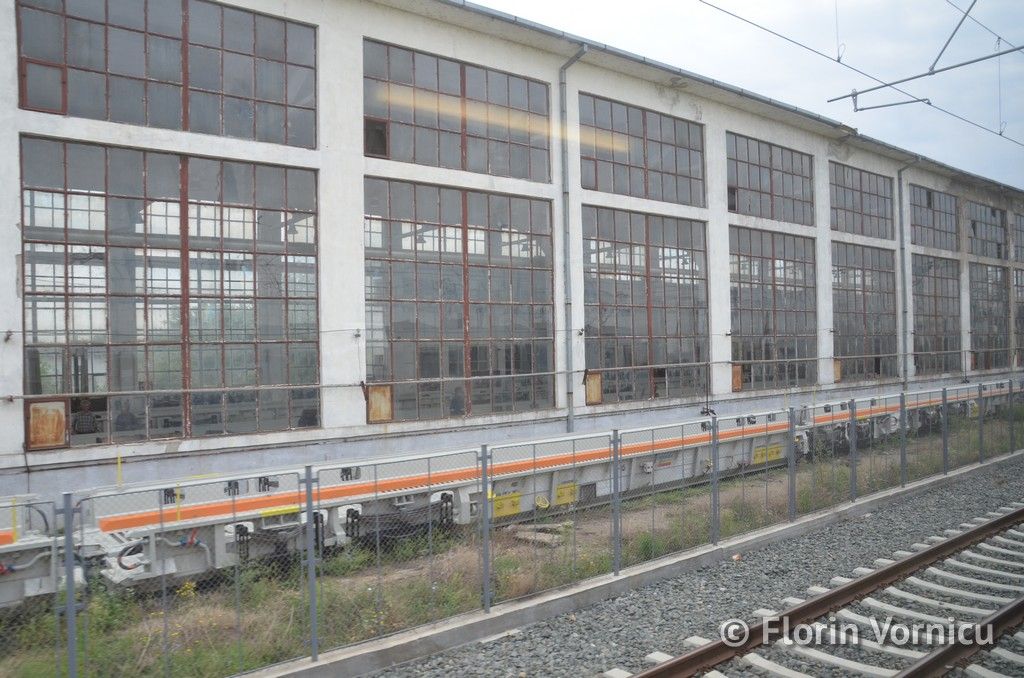

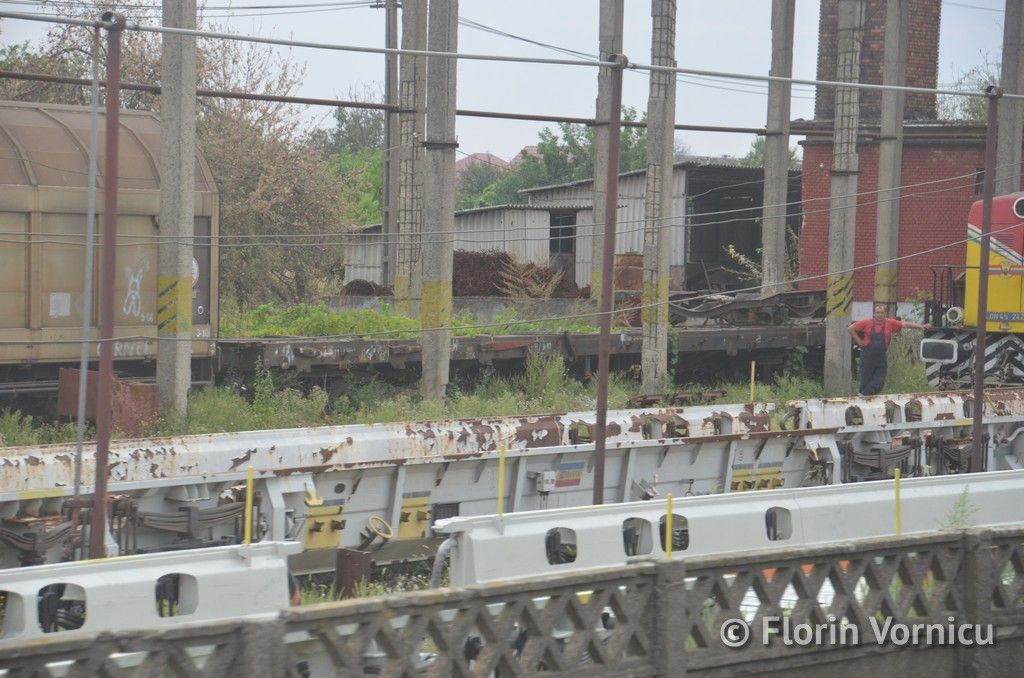

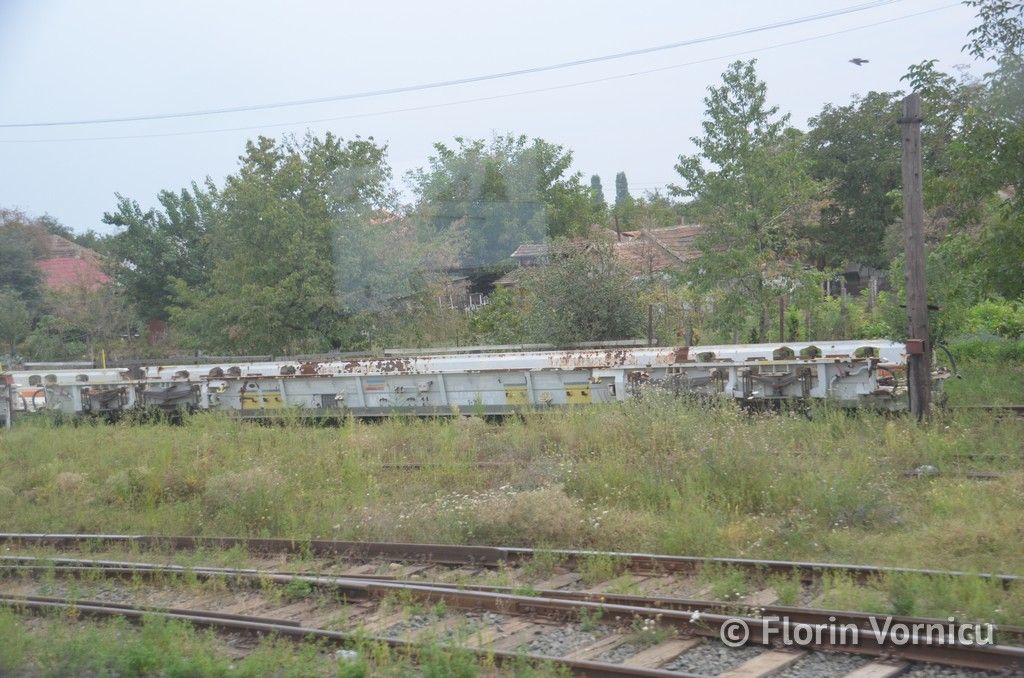

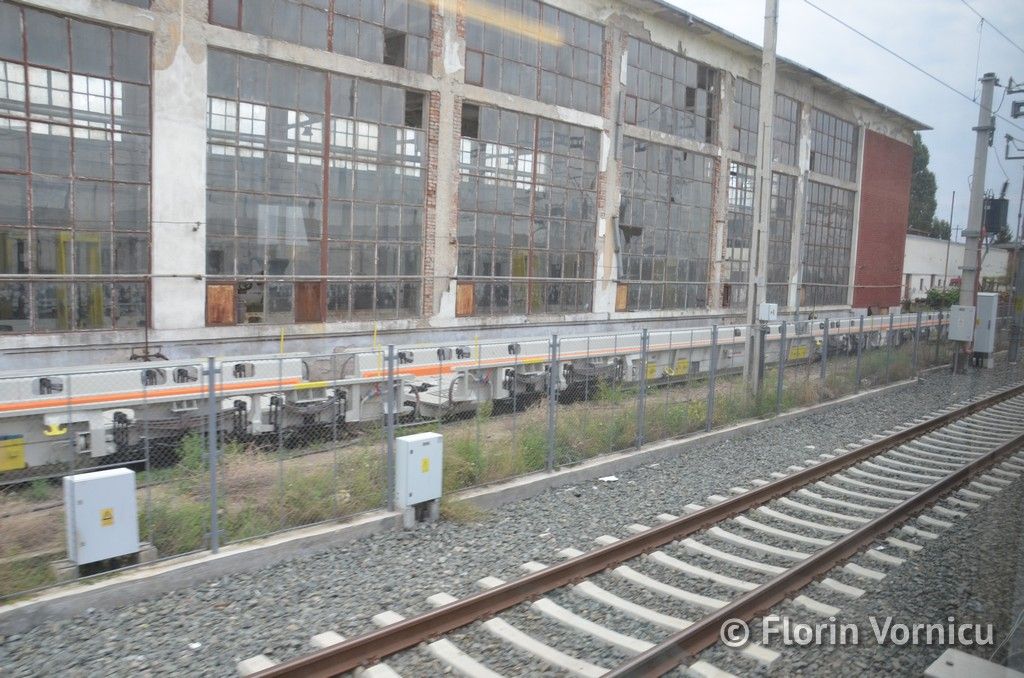

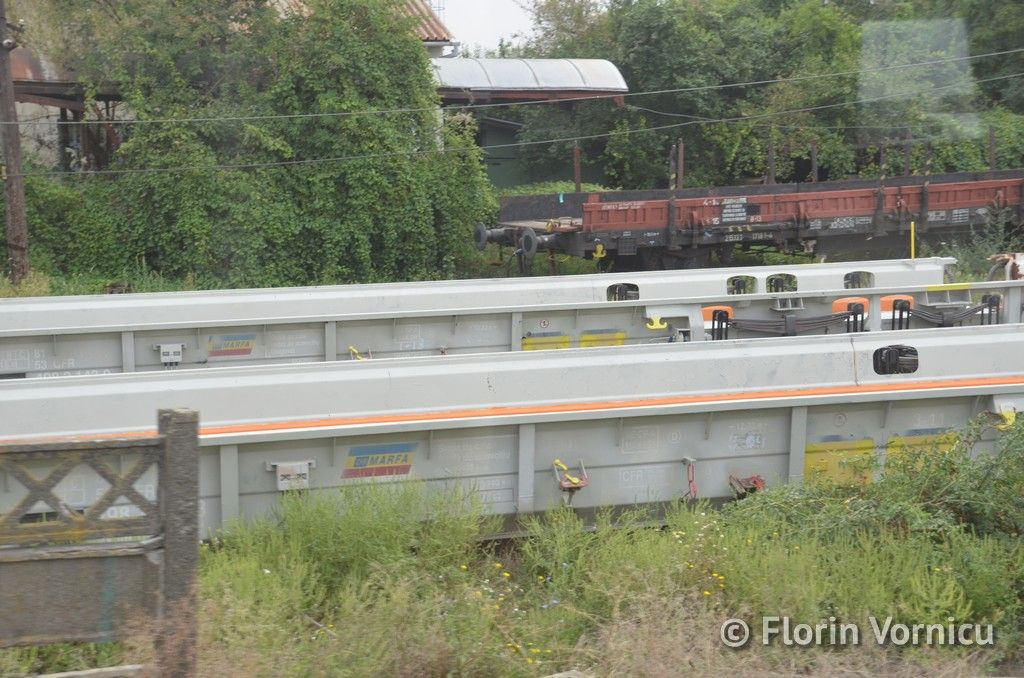

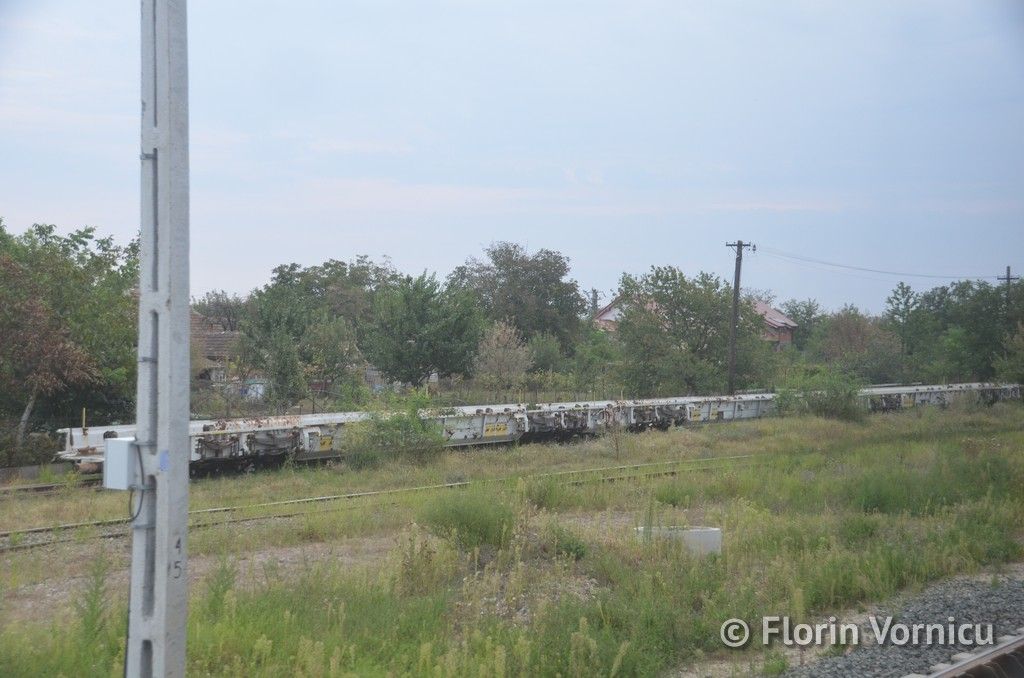

La Curtici. Unele erau vopsite iar unele asteptau sa intre in hale.

Imagine
Imagine
Imagine
Imagine
Imagine
Imagine
Imagine
Imagine
Imagine
