Ma bate gandul sa cumpar o microfreza Proxxon MF 70 . Acum lucrarile de frezare le fac cu masina de gaurit Proxxon TBM 220 la care am pus masa in coordonate KT 70 .
Merita banii ? Masa in coordonate e aceeasi KT 70 (cu jocuri laterale si cam imprecisa) ?
Multumesc anticipat pentru raspunsurile celor care au folosit freza .


cheluIS

Active Member
Trenulist
9 Decembrie 2014
233
94
Iasi
LOCATION
Iasi
@GFN
Multumesc pentru feed-back.
Am comandat-o , sper sa ajunga maine .
Tot cautind pe net pareri despre freza , am gasit o chestie interesanta : lumina pentru MF70 si TBM220 :
https://www.tindie.com/products/SMDKing/lumenfix-70-smart-light-for-proxxon-mf70/
https://www.tindie.com/products/SMDKing/lumenfix-tbm-smart-light-for-proxxon-tbm220/

Nu merita banii dar am gasit o sursa de inspiratie . Prima lucrare pe freza va fi cerculet cu LED-uri :D

Ne mai auzim cu impresii dupa ce o pun in functiune .


cheluIS

Active Member
Trenulist
9 Decembrie 2014
233
94
Iasi
LOCATION
Iasi
Dupa ce ma joc un pic cu freza am sa fac din textolit si plexi . Daca iese bine si iti place , fac doua . Ai si TBM 220 ?


cheluIS

Active Member
Trenulist
9 Decembrie 2014
233
94
Iasi
LOCATION
Iasi
Tot din cauza asta mi-am luat microfreza , ma chinuia de fiecare data sa fixez inaltimea la masina de gaurit .
Cand am luat masina de gaurit am luat si menghina PM40 si doua seturi de cleme , mai tarziu Capul divizor .
Vad ca microfreza are si ea un set de cleme de prindere .


Azi a venit coletul dar nu am avut timp sa montez freza . Cam maricica . Trebuie sa mut masina de gaurit , sa fac un pic de loc .


La noapte poate proiectez inelul cu LED-uri .

Ne mai auzim .


cheluIS

Active Member
Trenulist
9 Decembrie 2014
233
94
Iasi
LOCATION
Iasi
Am mutat masina de gaurit mai la stanga si am instalat microfreza .


Primele impresii :
-mai silentioasa decat ma asteptam
-masa in coordonate merge perfect , nu are joc si nici cursa in gol
-pe axa y are cursa in gol cateva gradatii dar motorul nu are joc sus-jos

Ne mai auzim .


cheluIS

Active Member
Trenulist
9 Decembrie 2014
233
94
Iasi
LOCATION
Iasi
Primele probe cu microfreza : lumina cu LED la ... microfreza si masina de gaurit .
Inelul cu LED-uri pentru freza are diametrul exterior de 31mm iar cel pentru masina are 35mm , grosimea de 4,3mm .

Am proiectat cablajele si le-am dat la cineva sa le faca prin metoda foto .
Le-am taiat si apoi le-am frezat . Freza merge foarte bine si precis .


Am lipit cate 12 LEd-uri , in serie de 4 cu o rezistenta .


Din plexi de 3mm am frezat capacul pentru montaj .
Spatele :

si fata :


Montaj :


Pe spate am lipit banda dublu adeziva pentru ornamente auto .


Pe cant am vopsit ca sa nu deranjeze lumina prin laterala .


Am lipit tot cu banda un transformator de 12V pe care am pus buton de pornit/oprit .


Montat in pozitie .


Fara lumina :


Cu lumina :


O mica prezentare :
https://www.youtube.com/watch?v=0ChWws4aYVQ

Montajul functioneaza la 12V si consumul e de 30mA .

Freza functioneaza foarte bine si am constatat ca se pot face lucrari de precizie .

  • Like
Reacții: felippe

cheluIS

Active Member
Trenulist
9 Decembrie 2014
233
94
Iasi
LOCATION
Iasi
Capul divizor nu stiu daca are rulment sau lagar . Joc pe axele x zi z are foarte mic . Daca impingi foarte tare din lateral are cam 0,1mm joc . Cand il rotesc in lucru la frezare nu se deplaseaza , sau cel putin nu mi-am dat eu seama . Per ansamblu e scula buna si folositoare . Cu multa atentie si masurind foarte des se pot obtine rezultate bune .
Eu nu prea ma incred in scala gradata datorita jocurilor de la masa in coordonare sau axa y de la freza .


cheluIS

Active Member
Trenulist
9 Decembrie 2014
233
94
Iasi
LOCATION
Iasi
Pentru ca ma scotea din sarite jocul stanga-dreapta de la axa x la masa in coordonate am desfacut-o sa vad cum rezolv problema .
Am descoperit doua probleme :
- piulita centrala care conduce surubul e facuta dintr-un plastic si se infileteaza foarte greu .
- lagarul de la rotita de avans are joc , cam de 0.2mm

Primul pas : piulita

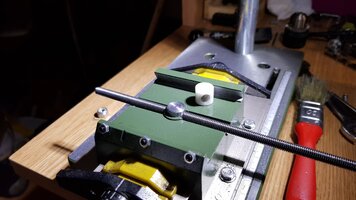

Piulita originala are diametrul de 11,95 mm si intra fortat in locas . Eu am facut-o de 11,87 . Cu diametrul asta se misca usor stanga-dreapta in locas (compenseaza curbura surubului conducator - am incercat sa-l indrept , degeaba , tot usor curbat).

KT70 01.jpg

Foarte important este ca gaura sa fie perfect pe centru surubului cilindric (si pe x si pe y) .

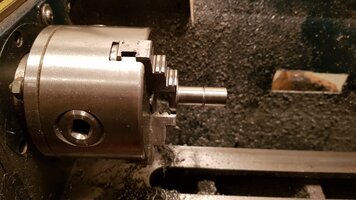

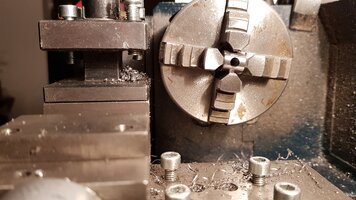

Am pus universalul cu patru bacuri si am executat gaura .

KT70 03.jpg

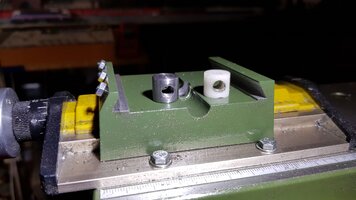

Am gaurit cu 5 si filetat cu M6 pas de 1,00 . Filetarea am facut-o foarte incet , cu rabdare si WD40 ca sa nu deformez cilindrul .

KT70 04.jpg KT70 05.jpg

Pentru lagar am taiat o bucatica de tabla de alama de 0,1 mm , i-am dat forma pe un burghiu de 6 si am "inflorit-o" la un capat .
Am pilit de mi-au sarit capacele pina am adus-o in cota axului - 5,98mm .

KT70 07.jpg

Am montat tot la loc si chiar sunt multumit de rezultat . Masa merge lin si usor , pot sa reglez jocul din cele trei surubele fara sa ingreunez miscarea . Masa nu mai oscileaza stanga-dreapta .

Me happy !!! ;)

  • Like
Reacții: GFN

cheluIS

Active Member
Trenulist
9 Decembrie 2014
233
94
Iasi
LOCATION
Iasi
Multumesc pentru aprecieri .
Masa de la masina de gaurit a avut joc de cand am luat-o . Am reglat-o de cateva ori dar tot se misca stanga-dreapta .
Masa de la freza e OK (deocamdata).
De cand am luat capul divizor am facut multe lucrari si sunt foarte multumit de achizitie . Recomand .


GFN

Guest
14 Octombrie 2010
694
1.090
LOCATION
Bucuresti
Dupa ce aseara am stricat 4 roti din 6 , azi am regandit modul de a freza butucul rotilor .
Mai intai am cautat sa fac o baza pe care sa se aseze rotile dar care sa fie si perfect plana, inca o data piesele de Lego ale juniorului au fost solutia, desi nu pare piesele de lego au o foarte mare precizie, asa ca am folosit trei piese lipite cu loctite 406 drept postament pentru a se aseza roata in universal, problema era ca rotile au profilul de rulare conic si nu permit prinderea in bacurile universalului, apoi daca prindeam buza bandajului intre bacuri nu aveam cum sa asez roata perfect plan. si aici conteaza si cea mai mica zecime.
Dupa ce am pregatit tot am luat toate rotile frezate ieri care erau de ras si am frezat butucul pana la cota de 3.95 mm, am bucsat cu un tub de diametru mare dupa care in interiorul lui am mai bucsat un alt tub de diametru mai mic ,apoi a intrat fortat osia. De data aceasta operatia a fost un succes rotile au iesit perfect, nu au bataie si nici nu topaie pe sine.
Bonus am mai lucrat la alta roata din alama sa vad cum se prelucreaza si aceea a iesit perfecta.
Am facut toate aceste operatii sa ma obisnuiesc cu uneltele si cu operatiile pentru cand ajunge Borsigul BR 53 pentru ca acolo nu imi permit greseli, asa ca acum fac practica.;), plus ca pe viitor pot sa achizitionez material rulant Marklin (vagoane si locomotive ) si sa le convertesc in DC cu roti izolate.















Ultima editare:
  • Like
Reacții: dcm

cheluIS

Active Member
Trenulist
9 Decembrie 2014
233
94
Iasi
LOCATION
Iasi

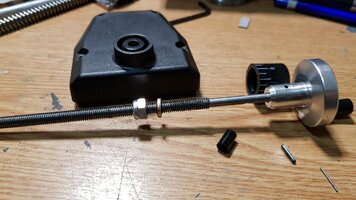

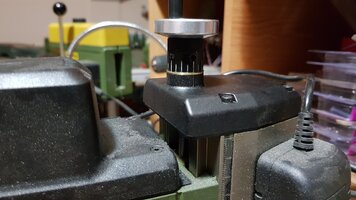

Jocul de pe axa Z a devenit suparator . Cand strangeam contrapiulita prea tare nu aveam joc dar mergea maneta foarte greu si freca plasticul . Solutia tehnica aleasa de Proxxon e cam ... ieftina . Centrarea axului e cu un manson de platic moale .
KT70 10.jpg

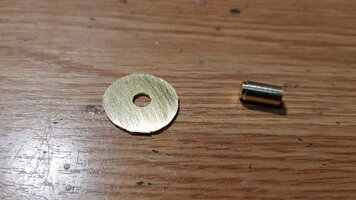

Din bara de alama de 6 am facut un cilindru de 5.90mm diametru si 10,5 lungime , din tabla de 1mm am facut un disc de 21mm.
KT70 11.jpg

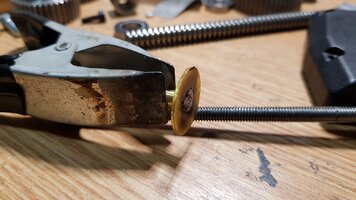

Le-am lipit cu cositor .
KT70 12.jpg

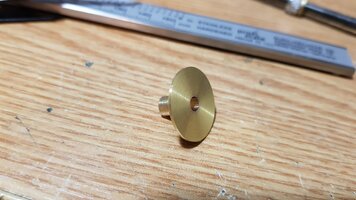

Pe strung am centrat si finisat . Piesa finala are 11,2mm lungime , discul are 20,40mm diametru , gaura centrala 4,5mm.
KT70 13.jpg
Am eliminat piesa de centrare de plastic .
A trebuit sa dau 2 gauri de 3mm in cilindrul gradat ca sa pot pune pana de blocare .
Am gresat cu vaselina siliconica .
Merge brici !
KT70 14.jpg

  • Like
Reacții: GFN

GFN

Guest
14 Octombrie 2010
694
1.090
LOCATION
Bucuresti
M-am apucat sa imi fac si eu instalatie de lumina la capul de frezare.Aveam prin casa un bec cu led RGB cu telecomanda care era mai mult de decor asa ca i-am gasit o noua utilitate. in dulia becului am vazut ca este o sursa care scoate 5 Volti si alimenteaza un montaj cu comanda Ir si led RGB . Planul este urmatorul, toate modulele vor veni montate in freza(unde este regulatorul de turatie si motorul) printr-o fanta de ventilatie a motorului vor iesi cablurile care alimenteaza placuta cu ledurile , ledul RGb va fi demontat ,toate iesirile vor fi legate in paralel , indiferent de ce culoare apas tot alb se va aprinde .Ce imi place este ca am si lumina dimabila si nu stau cu alte surse lipite pe afara, plus ca montajul memoreaza ultima comanda, daca l-am lasat pornit la urmatoarea alimentare va porni iar.



  • Like
Reacții: dcm și cornelTT

cheluIS

Active Member
Trenulist
9 Decembrie 2014
233
94
Iasi
LOCATION
Iasi
Foarte bun !
Este ca e mai bine cu lumina in jurul frezei , fara reflexii ?
Spor la treaba .


GFN

Guest
14 Octombrie 2010
694
1.090
LOCATION
Bucuresti
Nu am apucat inca sa frezez ceva cu noua instalatie de lumina ,dar intradevar este alceva, nu apar umbre si reflexii ciudate.


GFN

Guest
14 Octombrie 2010
694
1.090
LOCATION
Bucuresti
Salut.
Folosesc freze tungsten proxxon 27116 care au viteza de taiere recomandata 20000 rot/min.
Lesturile locomotivelor fiind facute din aliaj moale (zamac) ,pot sa intru si 5mm sa tai in strat dar de obicei mai putin ca sa merg din aproape in aproape sa nu tai mai mult decat este necesar, merg pe principiul masori de zece ori si tai o data.


cheluIS

Active Member
Trenulist
9 Decembrie 2014
233
94
Iasi
LOCATION
Iasi
Pentru ca se incinge motorul cand frezez mai mult si pentru ca am reusit sa ard motorul , triacul si diacul (incidente separate) m-am hotarat sa fac ventilatie la motor si regulatorul de turatie .

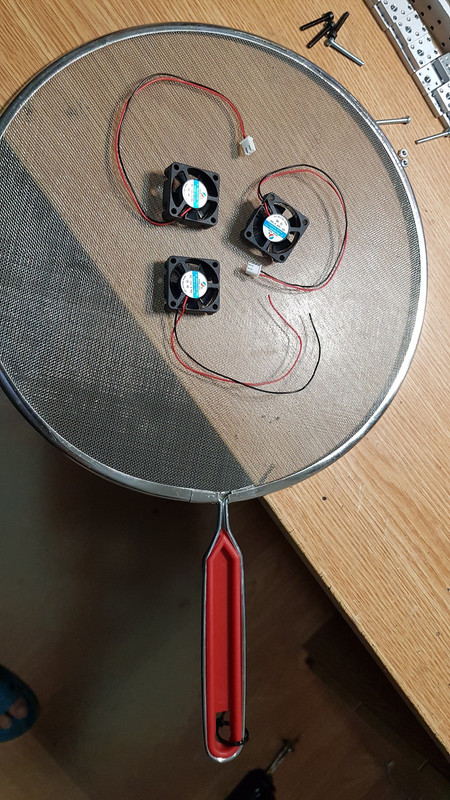

Trei ventilatoare de 12V si o sita :



Gauri pe laterale in dreptul motorului care "baga" aer si un ventilator deasupra placii regulatorului care "scoate" aer .


Ventilatoarele montate .


Montura finala cu carcase .

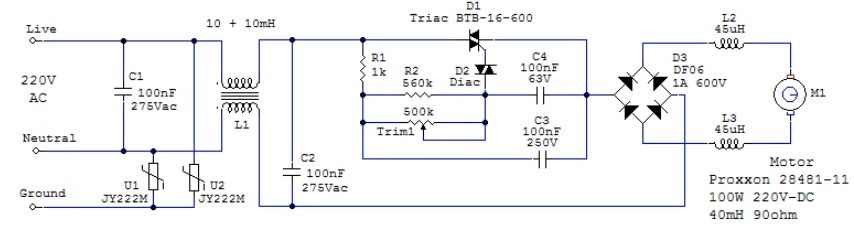

Daca e cineva interesat , schema regulatorului .
