Pacific 231.041

lucian29

Active Member
Trenulist
29 Iunie 2016
227
61
40
Constanta
LOCATION
Constanta

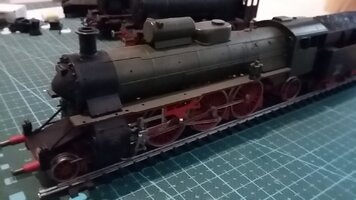

Buna ziua, as dori sa va prezint macheta la care lucrez, la final se vrea a fi un Pacific 231.041, asa cum arata la data de 22.05.1933. Cu multumiri in mod special lui Gam3, pentru sprijinul si lamuririle acordate. Modelul de baza este Liliput Br18. Culori folosite: Vallejo ModelAir Black si Revell Dunkelgrun. Mentionez ca nu voi inclina cilindrii. Cu multa stima


Atașamente

lucian29

Active Member
Trenulist
29 Iunie 2016
227
61
40
Constanta
LOCATION
Constanta
Bună seara. Modelul este 1803, Liliput. Chiar în seara asta am sosit acasa de la Dej sa văd pe viu 231050. Este o mașină fantastica. Stima


lucian29

Active Member
Trenulist
29 Iunie 2016
227
61
40
Constanta
LOCATION
Constanta

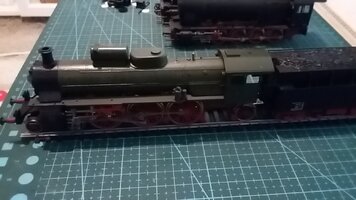

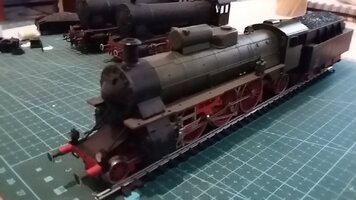

Buna seara. Multumesc Cornel. Am modificat cazanul cu benzi de stiren si am slefuit tot ce se putea. Voi reface si domul de abur, nu eram multumit de cum arata. Va prezint si celelalte locomotive la care lucrez in paralel, un Br57 si un G10, viitoare 50.100, si ultimul membru al familiei, un 214. Ati putea sa imi spuneti cum functioneaza epuratorul de apa cilindric tip Pecz-Rejto? Am vazut ca are 2 brate cu role ce ies din corpul acestuia si aluneca pe 2 sine. Va multumesc


Atașamente

cosmin78

Well-Known Member
Trenulist
28 Aprilie 2007
5.963
189
Porto/Craiova
YAHOO
cosminn78
LOCATION
Porto/Craiova
lucian29 a spus:
... Ati putea sa imi spuneti cum functioneaza epuratorul de apa cilindric tip Pecz-Rejto? Am vazut ca are 2 brate cu role ce ies din corpul acestuia si aluneca pe 2 sine. Va multumesc
Sigur te referi la epurator? De fapt nu prea vad niciun agregat de pe locomotivele cu abur care sa corespunda descrierii tale.

Mai jos ai o pagina cu diferite componente ale locomotivelor cu abur, penultimul articol este epuratorul. Un Google Translate te poate ajuta.


http://www.lococlub.hu/Leirat/gozos/k3.html


lucian29

Active Member
Trenulist
29 Iunie 2016
227
61
40
Constanta
LOCATION
Constanta

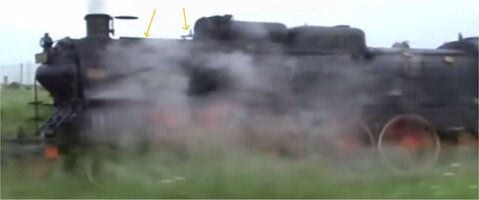

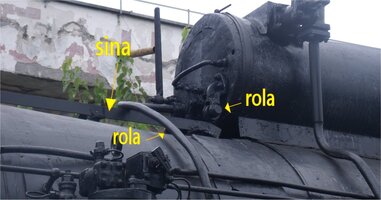

Multumesc pentru raspuns Cosmin. Am inteles ideea. Am marcat cu sageti sinele si rolele. In poza cu locomotiva mergand apare rola scoasa pe sina. In poza cu vedere de sus(muzeul Resita) se observa sinele. In a treia facuta de mine la Dej se observa rolele si sina de pe partea stanga a locomotivei. Stima


Atașamente

catalin

Well-Known Member
24 Aprilie 2007
2.885
80
Bucuresti
YAHOO
[email protected]
LOCATION
Bucuresti
Dupa desfacerea capacului frontal interiorul epuratorului ( format din site succesive si un vas in care se depun inpuritatile din apa in partea inferioara-namol) culiseaza pe cele doua sine in exteriorul mansonului spre cos. In acest fel se curata filtrele, se spala de namol vasul special apoi sistemul de filtre se impinge la loc in cilindru, se inchide capacul frontal.

Epuratorul se numeste Petz- Rejtő.


cosmin78

Well-Known Member
Trenulist
28 Aprilie 2007
5.963
189
Porto/Craiova
YAHOO
cosminn78
LOCATION
Porto/Craiova
Sincer sa fiu, chiar nu am dat atentie deloc acelor sine pe care culiseaza capacul epuratorului.

Pe un forum unguresc era o imagine cu un epurator demontat , pe pardoseala remizei, la restaurarea unei locomotive. Din pacate nu mai gasesc imaginea respectiva ca s-o pun aici.
Epuratorul functiona numai cu procesul de decantare-filtrare sau avea si ceva substante care curatau chimic apa?


lucian29

Active Member
Trenulist
29 Iunie 2016
227
61
40
Constanta
LOCATION
Constanta
Salut Cosmin. Din ce am mai săpat pe net am găsit:

Un patent de invenție din 1925 cu un principiu de decantare asemănător

https://www.google.com/patents/US1705095

Și un studiu despre locomotiva ungureasca 4-6-0, cu o explicație în detaliu a funcționarii și secțiune prin el

https://www.google.ro/url?sa=t&source=web&rct=j&url=http://booksnow1.scholarsportal.info/ebooks/oca3/7/railwaylocomotiv36newyuoft/railwaylocomotiv36newyuoft.pdf&ved=0ahUKEwiel7-0mrzPAhVKDsAKHYq0A6o4FBAWCB0wAg&usg=AFQjCNFUq71ERmgRm9AUlxvGpN64ISKxBQ&sig2=zpaZa0kr4tv3-5ReHa-1Bw

Stima


lucian29

Active Member
Trenulist
29 Iunie 2016
227
61
40
Constanta
LOCATION
Constanta

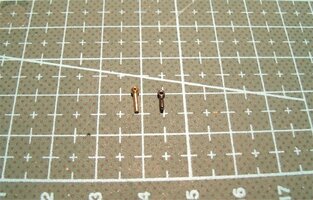

Buna seara. Deoarece la Pacific barile de mana au fost de plastic si fostul proprietar a lipit toate accesoriile, demontarea a fost in mare parte distructiva. Ca solutie voi folosi piese din navomodelism, anume pontili de balustrada marca Amati, din alama cu trei gauri, 20mm. Se gasesc la set de 10 bucati, deci in total obtinem 30 de bucati pentru locomotiva noastra. Am luat si de la un magazin cu accesorii handmade si o rola de sarma, ce va forma bara propriu-zisa. Atasez si o poza comparativa cu suportul de Br57. O seara buna


Atașamente

pres_mihai

Active Member
Trenulist
16 Iunie 2010
146
3
42
Craiova
LOCATION
Craiova
Salutari! De la ce magazin ai cumparat stalpii de balustrada Amati? Sunt si eu interesat de asa ceva! Sunt buni pentru scara HO? Multumesc.


lucian29

Active Member
Trenulist
29 Iunie 2016
227
61
40
Constanta
LOCATION
Constanta
Salut Cristi. Mult respect pentru ceea ce faci. Eu iau sârme de la magazinele de handmade bijuterii, în Brăila nu cunosc, găsești diferite grosimi și culori. Mai găsești și în magazinele arts and crafts gen pictorshop.ro. respect


scristi

Well-Known Member
Trenulist
12 Septembrie 2016
387
35
Braila
YAHOO
[email protected]
LOCATION
Braila
In Braila nu cunosc nici eu, desi la bijutier nu am intrebat. dar am tot cautat pe net, gasisem la un moment dat sarma de alama si am luat de la Iasi, dar acum nu mai aduc, iar cand am luat din alte parti am luat teapa sa zic asa ca zicea ca era alama dar era sarma chioara.

Mersi.


pres_mihai

Active Member
Trenulist
16 Iunie 2010
146
3
42
Craiova
LOCATION
Craiova
Eu folosesc sarme argintate de pe la magazinele de margele, bijuterii si alte acareturi de genul. Sunt de diverse grosimi, material moale, bun de folosit la modelarea tevilor pe cazanele locomotivelor cu abur. La barile mana curenta cred ca sunt mai potrivite astea de alama, care cred ca sunt ceva mai rigide.
