Abandonand vechea diorama pe meleagurile romanesti, dupa o mica pauza de 4 ani revin la hobby-ul meu.

Am inceput cu partea electronica deoarece trebuie sa ma mut in alt apartament in jumatate de an si nu vreau sa ma chinui sa mut diorama. Nanox-s88 All in One este aproape gata de teste. Urmatorii pasi: 16x B.O.D. (varianta lui dac) 1x S88_sch and 8x servopoint (tot varianta dac).

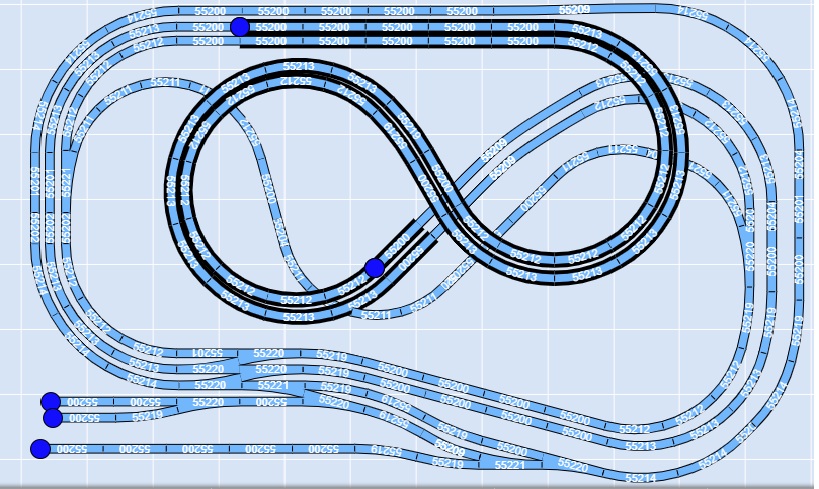

Si planul viitoarei diorame realizat pe site-ul www.traxeditor.com (foarte asemanator cu CheluIS) cu lungimea de 3m si latimea de 2m.


  • Like
Reacții: crystyv și ICRA

danezu

Well-Known Member
Trenulist
16 Septembrie 2009
391
33
31
Los Angeles
LOCATION
Los Angeles
Astazi mi-au sosit toate sculele necesare sa continui si sa finalizez Nanox-S88



Centrala este aproape gata, doar pic-urile programate si instalate. Am comandat un USB Pic programer MiniPro TL866. Am instalat si un mic racitor activ pe LM6203 (da bine la foto) :D

  • Like
Reacții: crystyv

Gam3

Moderator
Super Moderator
Trenulist
18 Iunie 2016
5.724
1.438
Iași
LOCATION
Iași
Salut,
nu se vad imaginile puse pe photobucket. pune pe alt site de gazduire.


danezu

Well-Known Member
Trenulist
16 Septembrie 2009
391
33
31
Los Angeles
LOCATION
Los Angeles
Am reusit sa testez si programatorul usb MiniPro


Ce am observat este ca programeaza doar low voltage pics. Programatorul fiind o varianta mai ieftina fara ICSP.

Incercand sa programez 16f628 il programeaza partial dar nu il poate sterge. citind pe net un pic am observat ca 16f628A poate fi programat with low voltage. Acum astept noile pic-uri 16f628A (mai usor de programat)


danezu

Well-Known Member
Trenulist
16 Septembrie 2009
391
33
31
Los Angeles
LOCATION
Los Angeles

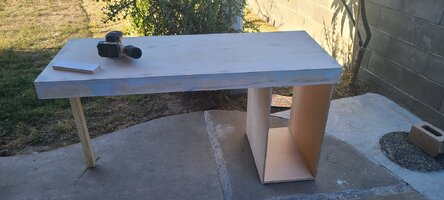

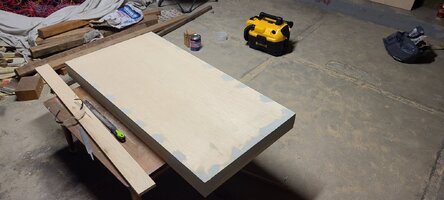

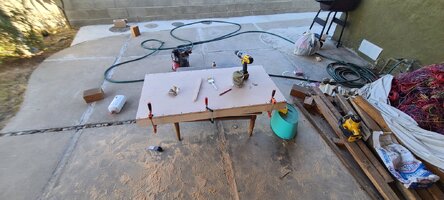

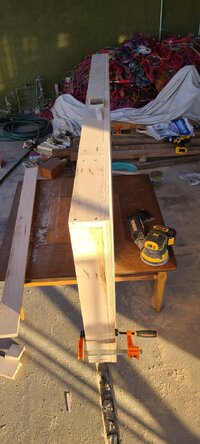

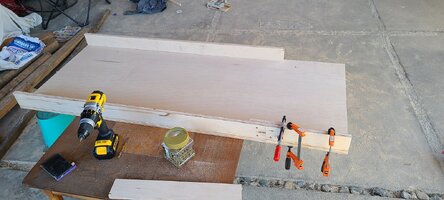

Acum ca am mai mult spatiu pentru diorama am inceput sa construiesc un birou de lucru in forma de L din placaj(plywood)


Atașamente

  • 20201127_141829.jpg
    275,2 KB · Vizualizări: 62
  • 20201127_130616.jpg
    270,5 KB · Vizualizări: 37
  • 20201127_155115.jpg
    273,8 KB · Vizualizări: 39
  • Like
Reacții: Frank_L

danezu

Well-Known Member
Trenulist
16 Septembrie 2009
391
33
31
Los Angeles
LOCATION
Los Angeles
continuarea biroului s a mutat aici:



danezu

Well-Known Member
Trenulist
16 Septembrie 2009
391
33
31
Los Angeles
LOCATION
Los Angeles

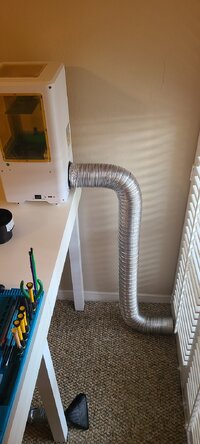

Am reusit sa cumpar si o imprimanta pe baza de resin (anycubic Photon S) dupa lungi negocieri cu nevasta.

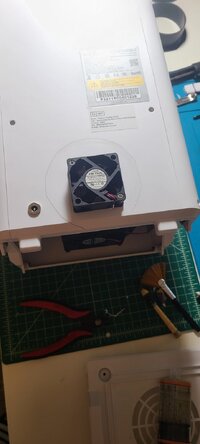

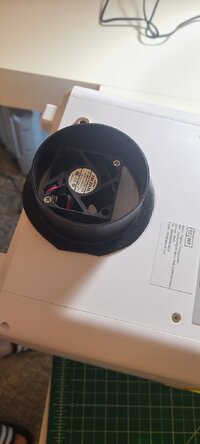

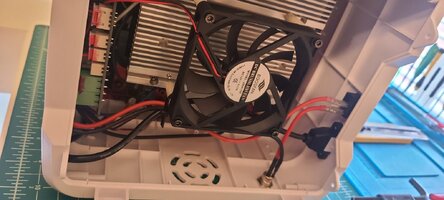

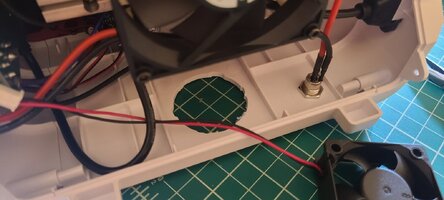

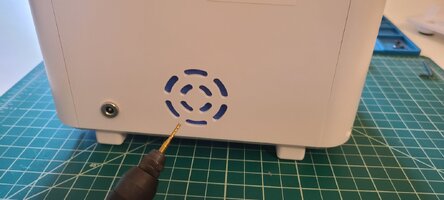

Problema e ca miroase f urat in timpul printarii. Asa ca am inceput construirea unei tevi de evacuare a gazelor direct afara


Atașamente

  • 20210905_170034.jpg
    119,1 KB · Vizualizări: 14
  • 20210905_165559.jpg
    171,1 KB · Vizualizări: 13
  • 20210905_170520.jpg
    146,2 KB · Vizualizări: 12
  • 20210906_120551.jpg
    113,8 KB · Vizualizări: 12
  • 20210906_122432.jpg
    102,3 KB · Vizualizări: 15
  • Like
Reacții: AdyAero

danezu

Well-Known Member
Trenulist
16 Septembrie 2009
391
33
31
Los Angeles
LOCATION
Los Angeles

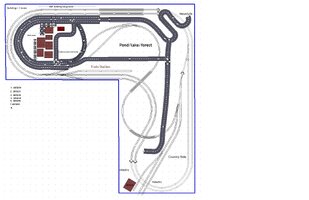

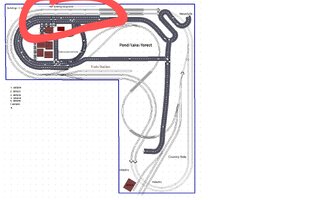

O sectiune din Diorama (marcata cu rosu) sina va sta pe un pod similar cu cel Din Chicago


Atașamente

  • DIORAMA~2.jpg
    189,2 KB · Vizualizări: 14

danezu

Well-Known Member
Trenulist
16 Septembrie 2009
391
33
31
Los Angeles
LOCATION
Los Angeles

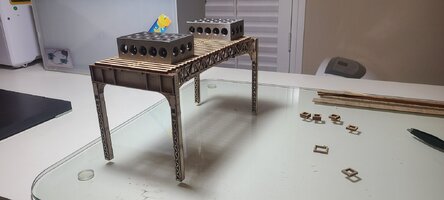

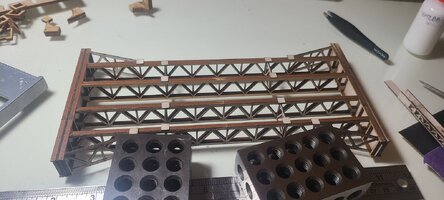

Unul este aproape gata.. inca 2
Si dupa vopsitul


Atașamente

  • 20210911_190005.jpg
    142,3 KB · Vizualizări: 16
  • 20210912_111933.jpg
    200,8 KB · Vizualizări: 17
  • 20210912_125635.jpg
    164,9 KB · Vizualizări: 17
  • 20210912_125644.jpg
    128,8 KB · Vizualizări: 20

danezu

Well-Known Member
Trenulist
16 Septembrie 2009
391
33
31
Los Angeles
LOCATION
Los Angeles
Tocmai am cumparat un spray booth dupa ebay. Cand ajunge urmeaza sa adaug lumini si furtun de evacuare a gazelor pe geam


Atașamente

  • disable-31sxpb001-e420__4_600x_crop_center.jpg
    23,9 KB · Vizualizări: 9
  • Like
Reacții: cosmin78

danezu

Well-Known Member
Trenulist
16 Septembrie 2009
391
33
31
Los Angeles
LOCATION
Los Angeles

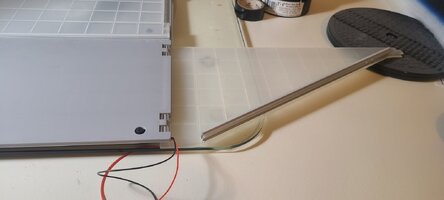

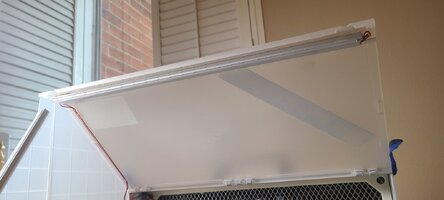

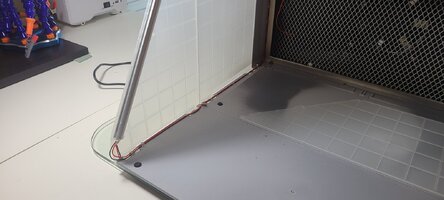

Lumini si evacuare la spray booth completed. Am reusit sa ascund o sursa de 12v inauntru ptr leduri


Atașamente

  • 20210915_191816.jpg
    83,7 KB · Vizualizări: 5
  • 20210913_134727.jpg
    90 KB · Vizualizări: 5
  • 20210913_134724.jpg
    111,7 KB · Vizualizări: 6
  • 20210913_134722.jpg
    159,1 KB · Vizualizări: 6
  • 20210916_172448.jpg
    254,4 KB · Vizualizări: 6
  • 20210916_171519_1.jpg
    257,2 KB · Vizualizări: 10
  • Like
Reacții: Frank_L

danezu

Well-Known Member
Trenulist
16 Septembrie 2009
391
33
31
Los Angeles
LOCATION
Los Angeles

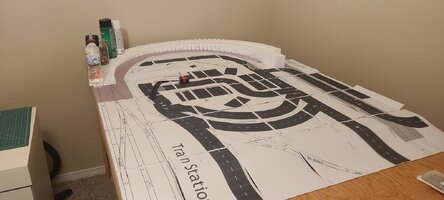

Un mic update al drumurilor la partea orasului. La liniile rosii va fi un tunel de 2 benzi
