Deoarece nu-mi sta in caracter sa fac o achizitie no'num'ashe :D, in prealabil am cautat caracteristicile locomotivei atat in catalogul meu Roco de la vremea aceea, cat si pe site-ul Roco. Am gasit in ambele surse ca locomotiva are lumini alb/rosu, antrenare si culegere a tensiunii pe toate axele, interfatza digitala etc.etc. si... (tobele, va rog)... motor cu volant :aplauze:.

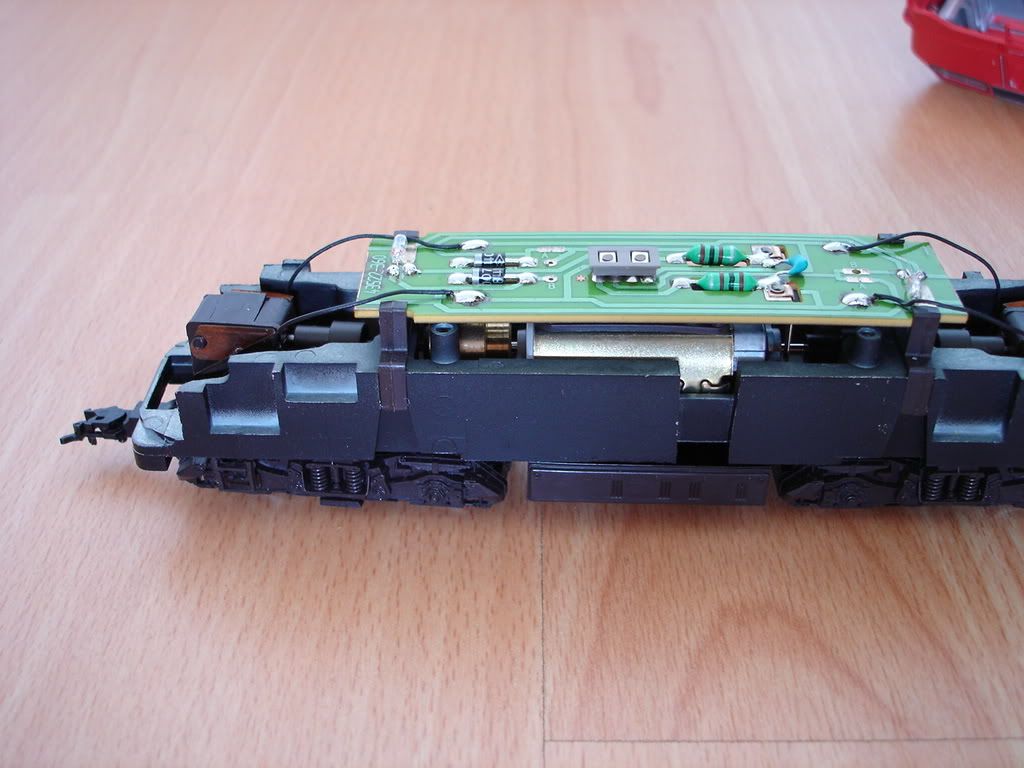

Foarte incantat de aceste caracteristici, am achizitionat locomotiva. Bineinteles ca imediat am ridicat carcasa, fiindca doream sa admir volantul cel mare & lat din dotarea motorului. Stupoare!!! Nici urma de volant :confused: :confused: :confused: !!! Repede m-am uitat in instructiunile de utilizare & lista de piese, aflate in cutie, si am vazut motorul reprezentat CU volant in instructiuni, respectiv FARA volant in lista de piese. Rapid am scris un e-mail catre Roco, in care am pus in evidenta neconcordanta dintre catalog & site si ceea ce aveam eu in mana :mad:, iar respectivii mi-au raspuns destul de tarzior cum ca site-ul si catalogul erau gresite si ca isi cer scuze. Am accentuat ca eu stiam ca achizitionez o locomotiva care are motor cu volant, dupa informatiile lor, asa ca eu doresc ca acest volant sa si existe in realitate. Dumnealor au corectat repede site-ul si, suav, mi-au indicat ca pot sa-mi comand eu volantul si sa-l montez, dar nu-mi recomanda, sau sa-mi comand direct nu-stiu-ce motor care s-ar potrivi in locul celui existent. Si asta a fost tot! :p


mpursu

Well-Known Member
Trenulist
25 August 2007
3.512
286
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
Daca m-am impacat cumva-cumva cu ideea motorului cu volant fara volant :p , nu m-am impacat deloc cu ideea luminilor extraordinar de... slabe :-? . Prin august 2006, in decursul unei vizite la Arad (Granspagscout & trupa cred ca-si mai aduc aminte :)), locomotiva 218 Roco a primit temporar un decodor digital. Iata aici imagini cu luminile ei, la mers inainte (stanga) si la mers inapoi (dreapta):

Explicatia consta in faptul ca farurile locomotivei sunt iluminate de beculetze minuscule, prin intermediul unor ghiduri de lumina luuuuuuuuuungi cat toate zilele.


mpursu

Well-Known Member
Trenulist
25 August 2007
3.512
286
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
Dupa o prima incercare cam nereusita de inlocuire a beculetzelor cu LED-uri SMD microscopice lipite spate-in spate, am incercat sa aplic un principiu care, in germana, suna cam asa: "je Lampe eine LED" (adica "in fiecare lampa cate un LED"):

Am folosit LED-uri cu varf cilindric cu diametru de 2mm, iar binecunoscutele culori albastru, alb si galben ale firelor cred ca nu mai au nevoie de explicatii :D


mpursu

Well-Known Member
Trenulist
25 August 2007
3.512
286
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
Totusi am revenit la ideea LED-urilor albe si rosii lipite spate-in spate, in momentul in care am pus mana pe LED-uri de tip PLCC (3.5mm x 2.8mm, "enorme" pe langa microscopicele SMD cu care lucrasem pana atunci). Rezistenta de balast (610 ohmi) se afla pe cablajul imprimat, in stanga; am intrerupt traseul care ducea catre terminalul COMUN (plus), iar rezistenta se afla montata peste intreruperea respectiva. Practic, la mers inainte lumineaza grupul de LED-uri din stanga, cu alb spre farurile din fatza si cu rosu spre farurile din spate, situatia inversandu-se la mers inapoi.



Sub placutza de cablaj imprimat se observa motorul cu volant fara volant, de care n-am uitat :evil:


mpursu

Well-Known Member
Trenulist
25 August 2007
3.512
286
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
Diesela 218 este o urmasa a dieselei 215, care avusese la vremea ei cabine, scari, detalii si motor cu volant. Ma gandisem intr-o vreme sa comand de la Roco, impreuna cu.. stiti voi ce :D, cabinele si celelalte brizbrizuri ale fostei 215, insa am renuntat repede atunci cand am observat ca respectivele cabine sunt foarte stramte pentru a nu "jena" ghidurile de lumina, aflate FOARTE aproape de parbrize.
Idee nastrusnica: oare s-ar putea adapta cabinele de 218 Piko, cu adaptarea corespunzatoare a ghidurilor de lumina? :D :D :D


dac

Well-Known Member
Trenulist
15 Septembrie 2007
1.298
2
Bucuresti
LOCATION
Bucuresti
mpursu a spus:
Idee nastrusnica: oare s-ar putea adapta cabinele de 218 Piko, cu adaptarea corespunzatoare a ghidurilor de lumina? :D :D :D

Si? si? Ne tii cu sufletu' in suspence?...


hgdan

Well-Known Member
Trenulist
14 Martie 2008
929
0
Cluj Napoca
www.hgd.ro
WEBSITE
http://www.hgd.ro
LOCATION
Cluj Napoca

SantaFeFan

Well-Known Member
Trenulist
27 Februarie 2008
1.418
0
Germania
LOCATION
Germania
@MPU ,parca ti-am trimis asa poze cu interiorul ,pe "celalalt" forum....Nu merita sa cumperi de la Roco asa ceva .Cateva buc. de plastic lipite si vopsite ...gata este interiorul :D
Sa caut daca mai gasesc poza....


SantaFeFan

Well-Known Member
Trenulist
27 Februarie 2008
1.418
0
Germania
LOCATION
Germania
Iata niste poze cu simpatica BR 215.


Interiorul este asa ca cea de sus,adica cu motor cu volanta si interf.DCC


hgdan

Well-Known Member
Trenulist
14 Martie 2008
929
0
Cluj Napoca
www.hgd.ro
WEBSITE
http://www.hgd.ro
LOCATION
Cluj Napoca
Crezi ca sunt mai ieftine cabinele la Piko ?

Subscriu la ideea lui SantaFeFan sa faci cabinele singur , e mult mai ieftin :D
Cred ca se pot face si din carton , vopsit.

Am avut si eu un model Hobby , fara cabine , am facut plansa de bord dintr-o cartela de telefon , din pacate nu am fotografii


mpursu

Well-Known Member
Trenulist
25 August 2007
3.512
286
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
Iata niste noi aspecte, ceva gen stanga - inainte, dreapta - dupa :D



De fapt si de drept, acestea sunt aspecte din timpul modificarii :D , tinand cont ca a existat un moment in care un ansamblu de LED-uri PLCC era deja warmwhite/rosu, pe cand celalalt inca mai ramasese alb/rosu.
Actualmente, simpatica BeRe218 Roco are ambele lumini warmwhite/rosu, iar eu sunt foarte multumit 8)
Totusi... nu este exclus ca pe viitor sa revin la ideea "je Lampe eine LED" , fiindca ghidurile de lumina Roco sunt departe de a fi perfecte :fluierat:


hgdan

Well-Known Member
Trenulist
14 Martie 2008
929
0
Cluj Napoca
www.hgd.ro
WEBSITE
http://www.hgd.ro
LOCATION
Cluj Napoca
Daca vei construi cabina atunci ar arata bine cu lumini in cabina, comutabile cu F1 ( in functie de directia de mers )

Am vazut ca loco moderne de la Trix au posibilitatea actionarii independente a luminilor, pentru a putea face garnituri conforme cu realitatea.

Astfel Cu F1 se sting luminile de la postul 1, cu F2 de la postul 2 iar cu F1+F2 se aprind luminile albe la ambele capete ( pt. manevra ), poate odata cu imbunatatirea luminilor vei implementa si acest mod de comanda ;-)
