Pentru ca de 2 ani tot incerc sa fac si eu ceva nou la diorama mea si pentru ca, desi am avut documentarea, nu am facut nimic concret in a construi cladirile (mereu a fost altceva mai "urgent", dar si pentru concursul de "Conavid" m-am deci sa particip si eu cu o constructie. Aceasta este cladirea Garii Pietrosita, actualemnet inchisa pentru ca deh-CFR..

Revin cu poze imediat ce imi dau seama cum sa le aduc pe toate intr-un album ;-)

Multumesc lui Doru LDH si lui Radu161 pentru ajutorul lor, multumesc si familiei care mi-a sprijinit deplasarea acolo in 2 randuri... Ma rog, astea fiind spuse, prezint lucrarile pe masura ce le execut.

Ca si pasi am printat pe foaie obisnuita proiectul la cote de 1/120. Totul am lipit pe carton de 1mm grosime, mucava. Am pus la intarit timp de 2 zile, timp in care s-a si uscat, iar apoi la cutter am taiat golurile ferestrelor. Ulterior am vrut sa fac si ferestrele la cutter sau utilizand niste kit-uri de ferestre facute de IGRA. In cazul celor de la IGRA am constatat ca modelul lor de geam batea spre 1/100 si oricum nu ar fi fost perfect fit. Avand in vedere ca accesul la echipamente lasercut este prohibit pentru mine am decis sa iau taurul de coarne si sa fac ferestrele si usile din material plastic. Cum cel mai subtire styren din casa este de 0,5 mm coala si 1mm bagheta am utilizat, la sfatul unui bun prieten de la Clubul Tomis, Lucian, foita de 0,14mm din borcan de iaurt.





Prima fereastra nu a iesit exact cum imi doream, desi tehnica cred ca o voi tine minte pentru viitor, la alte constructii

asa ca am obtinut alte sfaturi utile si am facut alte ferestre. Primele 7 sunt gata deja si m-am incumetat si la o usa a garii... Cea mai grea mi se pare insa cea rotunda!



bogdanra

Well-Known Member
Trenulist
19 Martie 2012
1.279
105
Bucuresti
tt.bogdanra.ro
WEBSITE
http://tt.bogdanra.ro
LOCATION
Bucuresti
FACEBOOK
bogdanradu4tt
GOOGLEPLUS
bogdanra


Si acestea sunt pozele de inceput din topicul concursului. Tot acolo am atasat si poze cu data inceperii lucrarilor.


bogdanra

Well-Known Member
Trenulist
19 Martie 2012
1.279
105
Bucuresti
tt.bogdanra.ro
WEBSITE
http://tt.bogdanra.ro
LOCATION
Bucuresti
FACEBOOK
bogdanradu4tt
GOOGLEPLUS
bogdanra
Neataza tuturor... o usa inceputa la 19.-- si terminata la 2.00 dupa ce am adormit culcand copiii vreo 3 ore... Am mai facut doua ferestre si am crosetat la usa principla, dimensiunile dreptunghiului intial sunt 20x23 m. Proiectul pe care il aveam era cu o eroare de 2 mm pe care a trebuit sa o improvizez, straifurile sunt din stiren de 0,14 mm de la celebrul borcan de iaurt , iar rama din styren de 0,5 mm de la evergreen.

Acoperiul inca nu l-am proiectat ;-(

1 iunie termen limita? nasoool!



bogdanra

Well-Known Member
Trenulist
19 Martie 2012
1.279
105
Bucuresti
tt.bogdanra.ro
WEBSITE
http://tt.bogdanra.ro
LOCATION
Bucuresti
FACEBOOK
bogdanradu4tt
GOOGLEPLUS
bogdanra
Cea mai dureroasa si amuzanta faza a pandemio-constructiei actuale a fost clar momentul in care am constatat ca am lucrat 2 saptamani la scara N si nu la TT. In goana mea dupa prelucrari si modificari am trecut un proiect prin doua etape mari de transformare, reusind ca un pdf sa il scalez gresit...Deci...5 mai...am reinceput lucrul, urmand ca vechioul proiect sa il pastrez pentru viitor, voi avea dopua gari sau...vrea cineva una la N?
Am crosetat usi... Exista o vorba pe care eu o parafrazez: Cand inveti sa lucri la N, cand te apuci la TT doar te joci...

Ma gandesc la ca la H0 deja e lux...




Asta e diferenta de marime intre usile principale




si asa arata fatada...
1 iunie termen limita? ooops!




bogdanra

Well-Known Member
Trenulist
19 Martie 2012
1.279
105
Bucuresti
tt.bogdanra.ro
WEBSITE
http://tt.bogdanra.ro
LOCATION
Bucuresti
FACEBOOK
bogdanradu4tt
GOOGLEPLUS
bogdanra
Probabil veti crede a este pauza... Oarecum, dar si forumul a avut prbleme la upload... Ultmele chenare de geam arata mult imbunatatite (experienta, deh). iar acum peretii sunt pregatiti de vopsit, lipit, etc....

Nu stiu cu ce sa lipesc ABS-ul asta...stiu cu ce, dar nu am... Si mai e putin paa la 1 iunie


SSL

Active Member
10 Iulie 2015
98
65
Bucuresti
LOCATION
Bucuresti
"Zice lumea" ca abs-ul se lipeste bine cu acetona cat mai pura (nu pt curatat oja, ci de exemplu de aici: )
E super-folosita la printuri 3d pt aderenta la blatul de printare si la lipit piese. Eu nu am incercat inca, dar am zis ca poate te ajuta.

  • Like
Reacții: bogdanra

felippe

Mecanic de locomotiva
21 Ianuarie 2006
1.554
84
-
Goluri dreptunghiulare (sau patrate) se decupeaza cel mai usor daca tai cu o lama bine ascutita diagonalele si apoi doar scrijelesti conturul. Prin indoiri repetate, fiecare din cele patru triunghiuri se vor desprinde si vor lasa un contur aproape perfect - cu o pila foarte fina indepartezi bavurile.

Sper ca m-am facut inteles.

  • Like
Reacții: bogdanra

bogdanra

Well-Known Member
Trenulist
19 Martie 2012
1.279
105
Bucuresti
tt.bogdanra.ro
WEBSITE
http://tt.bogdanra.ro
LOCATION
Bucuresti
FACEBOOK
bogdanradu4tt
GOOGLEPLUS
bogdanra
Goluri dreptunghiulare (sau patrate) se decupeaza cel mai usor daca tai cu o lama bine ascutita diagonalele si apoi doar scrijelesti conturul. Prin indoiri repetate, fiecare din cele patru triunghiuri se vor desprinde si vor lasa un contur aproape perfect - cu o pila foarte fina indepartezi bavurile.

Sper ca m-am facut inteles.
Da, de studiat la urmatorul proiect... dar si daca diagonalele nu sunt exact taiate tot acolo ajungem, cred, nu? de studiat....


cosmin78

Well-Known Member
Trenulist
28 Aprilie 2007
6.006
284
Porto/Craiova
YAHOO
cosminn78
LOCATION
Porto/Craiova
Diagonalele pot fi tăiate și in S. Ideea este să ai un punct de plecare, de rupere, materialul cedând pe conturul ferestrei datorita oboselii materialului indusa prin trasarea conturului, adica linie de fisurare. Vezi ca prezentase faza asta Emil Brad pe Trenuri Mari si mici, la vagoane Bdm sau la Dimitrov, nu mai rețin. Mm


bogdanra

Well-Known Member
Trenulist
19 Martie 2012
1.279
105
Bucuresti
tt.bogdanra.ro
WEBSITE
http://tt.bogdanra.ro
LOCATION
Bucuresti
FACEBOOK
bogdanradu4tt
GOOGLEPLUS
bogdanra
Multumesc tuturor. Ca si update: am gasit lipici 3M Scotch la 10 lei... este cam gel, l-am pus cu ceva subtire, nu curge din recipient de la caldura mainii (doar la incput cand era plin). Nu topeste materialul, prinde bine, a doua zi lucrarea e solida.

Urmeaza kituire, vopsire, acoperis.
Cam atat, nu voi fi gata pe 1, dar asta e! Macar ma aleg cu o gara pe diorama

  • Like
Reacții: SSL și catalin

bogdanra

Well-Known Member
Trenulist
19 Martie 2012
1.279
105
Bucuresti
tt.bogdanra.ro
WEBSITE
http://tt.bogdanra.ro
LOCATION
Bucuresti
FACEBOOK
bogdanradu4tt
GOOGLEPLUS
bogdanra

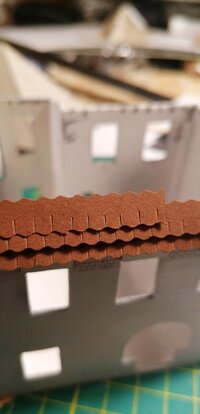

Si pentru ca rup putin timp sa va povestesc cum am facut acoperisul. Ideea de a pune tigla cu tigla e nebunie curata. Probabil ca si la H0 ar fi la fel de mare nebunia, sunt oameni care fac acest lucru, cum ar fi dl Ioana Dumitru, pe care il apreciez enorm, dar nu am nici timpul nici starea de spirit. Diferenta ar fi...colosala... Asa ca am taiat cu cutter ondulat , apoi crestand intre ele am creat o iluzie de 3D... Oricum, si in felul acesta, o apa poate costa clasa muncitoare pana la 2-3 ore de munca... Scula folosita a fost un cutter de la Lidl.
Cineva a apreciat textura vopselei de baza. Si aici am folosit o "smecherie" de care nu am mai auzit pe la altii, am utilizat un trafalet subtire de 20 ( stiu ca aveam pe undeva de 7, dar nu l-am gasit) cu burete si vopsea de la Woodland Scenics cod st1454). Ei il promoveaza ca facand parte din Road System colors, dar nu este acel beton gri...
Geamurile... am experimentat mai multe moduri de a lucra cu styren si plastic. As aprecia unele facute la laser, dar ideile pe care le-am primit au dat roade, la TT chiar imi pare ca arata bine, eu sunt multumit. Se poate si mai bine? Fireste, in continuare ma simt ca un prunc invatacel...
Tt studiind pozele pe care le am observai si o chestie tare: in 2015, pe cand gara a fost refacuta, au schimbat tigla cu tabla ondulata (da-l naibii de monument istoric), dar si structura acoperisului a pierdut cele 4 lucarne., iara eu am uitat de ele. Asa ca pe apa din fata o sa improvizez, pe celelalte 3 ape am calculat si voi pune si lucarnele...
Dupa ce termin casuta asta mica (haha) ma voi intoarce la gara ca si sistem de linii si tot ce este primprejur si voi avea nevoie de garduri CFR lovite de vreme, de asfalt cu ropi, de pamant. Pana atunci cladirea aceasta va fi tot mai nouta.

A! si nu voi pune lumini inauntru...

  • Like
Reacții: ICRA

bogdanra

Well-Known Member
Trenulist
19 Martie 2012
1.279
105
Bucuresti
tt.bogdanra.ro
WEBSITE
http://tt.bogdanra.ro
LOCATION
Bucuresti
FACEBOOK
bogdanradu4tt
GOOGLEPLUS
bogdanra

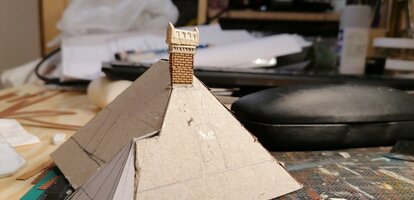

Și iacata ca a mai trecut ceva timp, am lăsat lucarnele în pace un pic și ma uit la coșurile de fum... Nebunie, probabil ca un 3d print m-ar ajuta, dar hai sa vedem ce materiale avem prin casa... Recuperam niște cărămizi de la o alta lucrare unde am pus piatra, parca as fi în pre89 când luai de la carne lapte ca să dai la cofetărie de unde luai pepsi sa dai la peste ca să poți cumpăra TV color...

Imaginile vorbesc singure, partea superioara a coșului nu ma satisface pe deplin, dar mai încerc o data cu plastic... IMG_20200604_204225.jpgIMG_20200604_204259.jpgIMG_20200604_204450.jpgIMG_20200604_204225.jpg
