#41
Trenul meu accelerat se compune din 4atru vagoane Piko modernisierungs: un vagon poștal, un vagon bar + clasa a doua, un vagon clasa a doua și un vagon clasa întâi. Vagonul poștal se găsește totdeauna imediat după locomotivă, iar vagonul clasa întâi la coada trenului. Aceste vagoane nu au beneficiat de iluminare până acum, situație care trebuia corectată :D

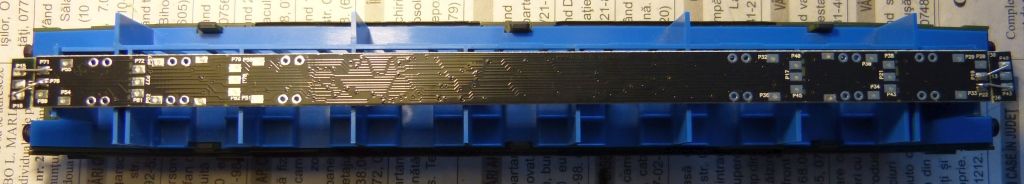

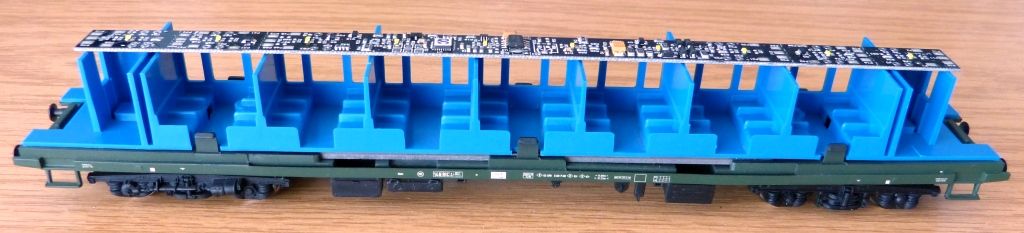

Pentru iluminarea vagoanelor am utilizat patru riglette tOm de lungime medie, cu 10 LED-uri independente. Dar... aceste riglette NU acopereau și capetele vagoanelor, așa că am intervenit cu o idee FOARTE năstrușnică :D

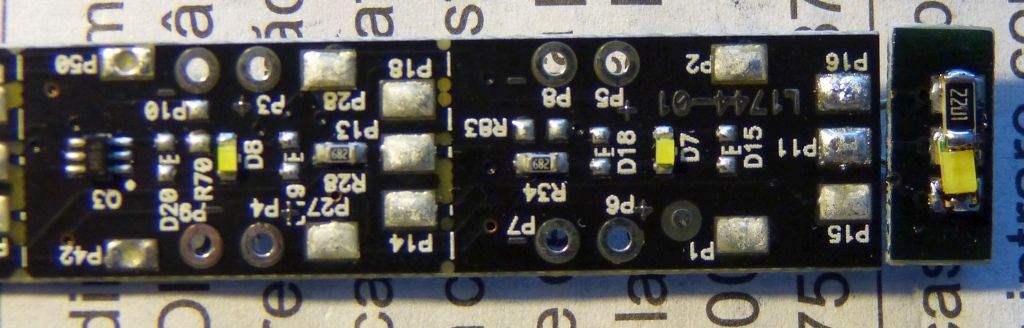

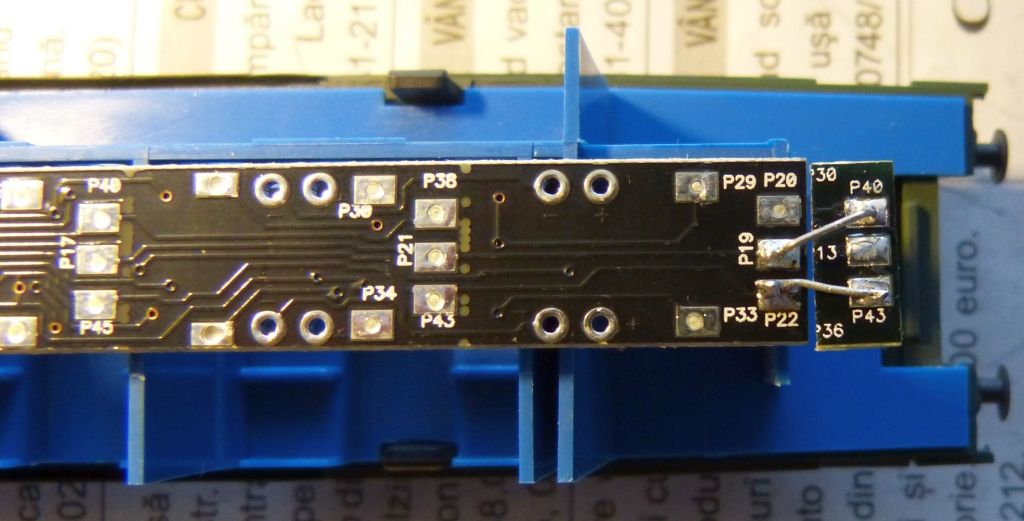

Da, ați văzut bine, pe capetele rămase de la riglettele mari am lipit câte un LED SMD alb-rece și o rezistență de balast SMD de 2.2kohmi, după care am conectat aceste plăcuțe la ieșirile suplimentare ale riglettelor din accelerat 8)

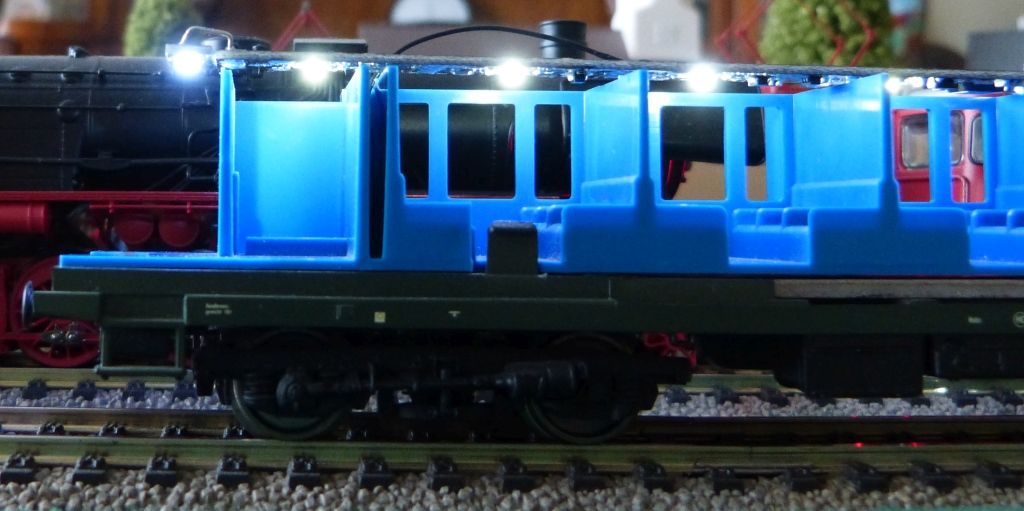

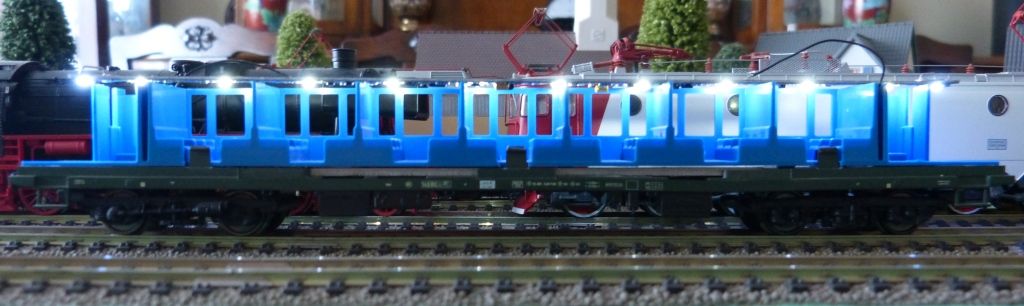

Astfel, noile capete ale riglettelor luminează și capetele vagoanelor :aplauze: , deci lucrările au putut continua.


mpursu

Well-Known Member
25 Aug 2007
3.324
4
Oradea
railcrisana.wordpress.com
WEBSITE
https://railcrisana.wordpress.com/
LOCATION
Oradea
YOUTUBE
mpursu
#42
Evident, și vagoanele acceleratului au primit cuplele conductoare Krois MKS/2, astfel încât nici acestea nu vor mai rămâne vreodată fără curent din cauza problemelor de contact 8)
Iată aici o imagine de ansamblu, cu ambele trenuri de călători iluminate :aplauze:
